回转臂、底座是连铸机上的主要部件，由厚钢板焊接而成，具有较大的焊接应力，必将造成应力腐蚀破坏，结构设计中提出对其进行时效处理。根据现场条件选用振动处理方法，确定如下具体实施方案：
1．对回转臂、底座进行现场振动时效处理；
2．分别做振前、振后的焊接残余应力检测，测试方法采用“盲孔法”按国家行业标准JB/T10375-2002评定效果。
3．给出检测报告。
在贵厂技术人员积极配合下，此项工作已全部完成，特此提出如下报告：
一、振动时效处理对金属构件的作用
振动时效又称振动消除应力，是对具有残余应力的金属构件做振动处理，使构件在共振频率下振动。当构件产生共振时，构件将按一定的振型产生弹性变形，当这个弹性变形与构件原有受约束的弹性应变相叠加时，高应力区进入了材料的屈服极限，使这些受约束的弹性应变（即产生残余应力的应变）转化成塑性应变，使约束得到缓解而释放应力。因此可以说振动时效是通过共振使构件受约束的应变得到释放，而降低和均化应力的。
振动时效既然可以降低和均化应力，则必然可以消除或降低残余应力对构件的影响。通过大量的实验和工程实际应用已充分证明它的如下技术作用：
1．降低和均化应力，消除应力集中，防止或延缓裂纹的发生；
2．防止或减少构件的变形；
3．防止或减少应力腐蚀；
4．可以提高焊缝的抗疲劳特性，提高使用寿命。
由于振动时效具有上述的作用，且具有操作简便、节能、实用性强等特点，因此得到广大企业的欢迎。目前全国在造船、冶金、机械制造、矿山机械、航空、铁路、机床制造等行业已广泛应用，同时也受到国家的重视和认可。2005年制定了国家行业标准JB/T5926-2005，并在2006年被国家经贸委批准为“科技成果重点推广计划”项目，在全国普遍推广。

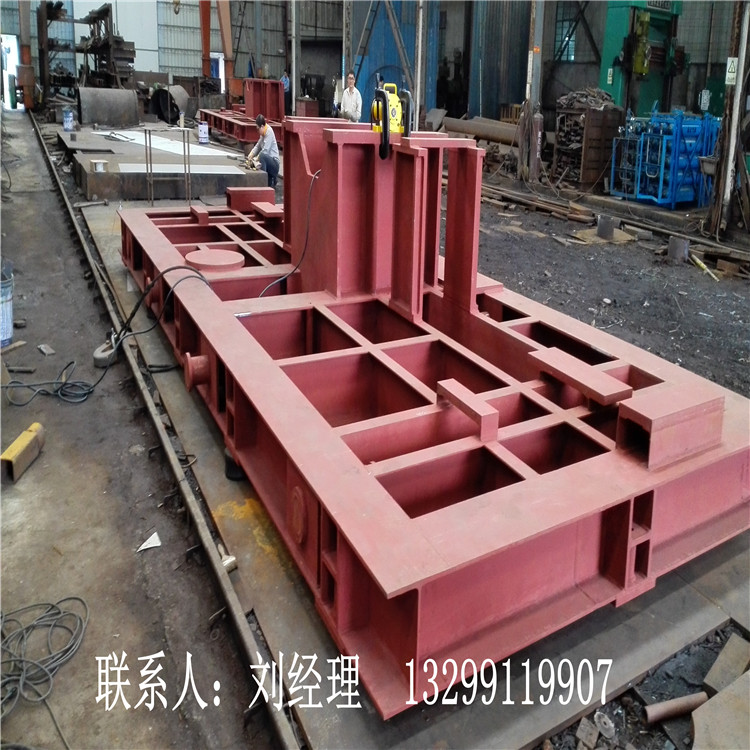

二、回转臂振动时效处理
1．振动时效处理
a．主振：根据工件的结构特点采用对角十字四点支撑，激振点在A处，拾振点在B处，具体位置见图2。预置扫频范围6200RPM/min全自动处理。时效时间33分钟，偏心档位10档，振动特性曲线见图1。
b．振动：原支撑不变，激振点、拾振点旋转90°采用手动处理，激振频率5863RPM/min，时效时间30分钟，偏心档位不变。
2．残余应力检测：为了验证振动时效效果，对构件做振前、振后焊接残余应力测试。测试方法选用盲孔松弛法，测点选择14点，
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤30吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：10A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）；

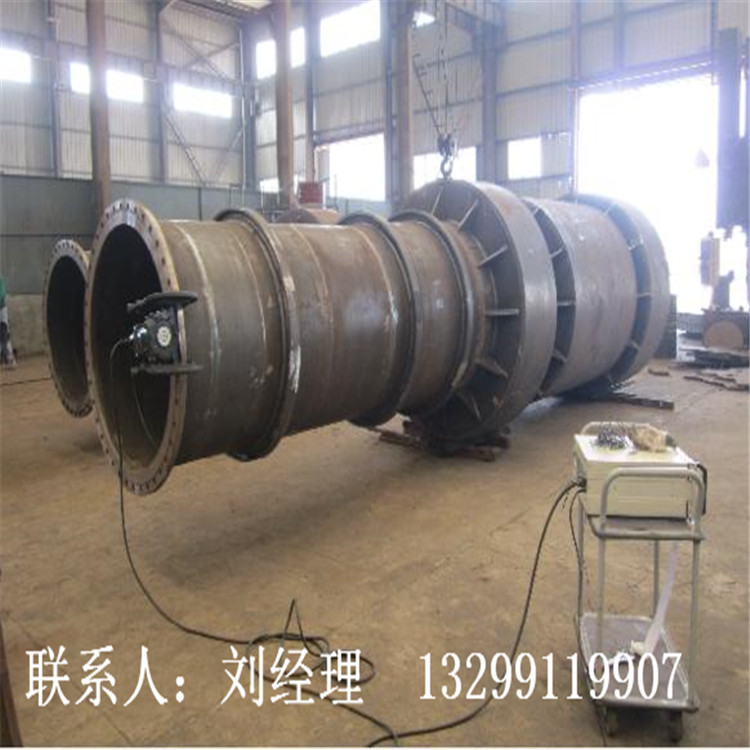

振动时效设备的构造原理
振动时效技术应用需要有专门的振动时效设备，振动时效设备大体上由控制器，激振器，传感器等三部分组成。
一、控制器：控制器是振动时效装置的心脏，它的主要功能是控制激振器上的电动机按操作者得指令要求运转，并吧测得的有关数据给予显示和打印，控制器的技术指标代表着整体设备的水平。
控制器一般由CPU板、控制板、硬件、显示板和打印机等组成。原有的控制器一般是通过大量的电子元件之间的控制实现控制器的基本功能，

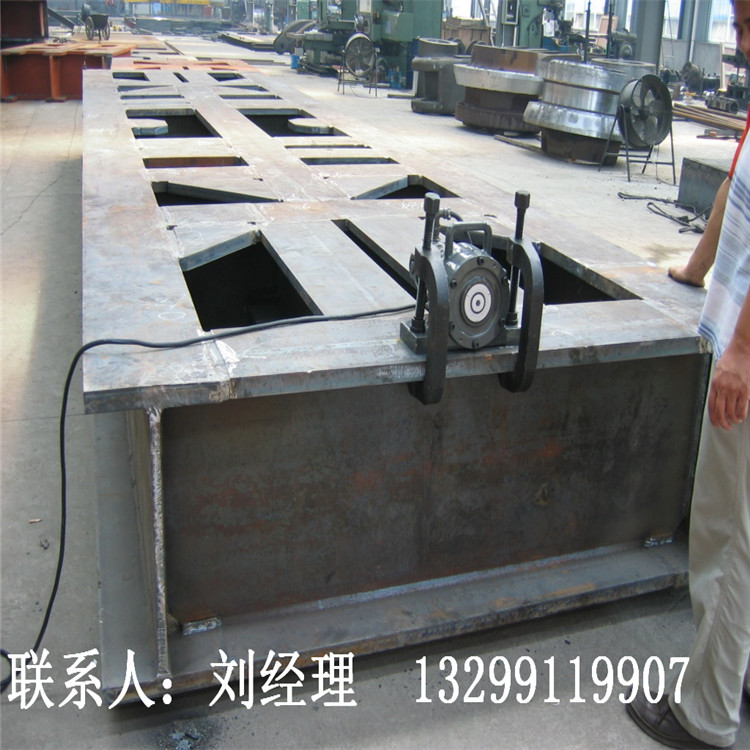

二、激振器：激振器是振动时效装置的执行部分，对于构件的振动时效处理，就是通过激振器来完成的。激振器主要有调速电机、偏心块和偏心箱组成，电机的转速及升降的速度是由控制器来控制的，电机带动偏心两可调的偏心块运转，产生一定的周期激振力，激振力通过偏心箱作用在被时效的工件上，以实现对工作的振动时效处理。
三、传感器：传感器是用来测试工件的振动情况的，它将工件的实际振动变成电信号传输给微机处理，帮助微机实现对工件的振动监视。
HK系列振动时效装置是根据十多年的振动时效实际工作经验，并对包括美国马丁公司产品在内的多种振动时效装置的实际长期使用、摸索、研究后，结合建伟成熟的振动时效理论及工艺研究而研制成功的具有全自动专家系统控制体系的振动时效装置，它与现有的振动时效装置相比，突出的优点是：
1.控制其中的专家系统会自动地确定振动时效工艺参数，如果是操作者自己选择参数，当参数不合适时，控制器会自动关机，并告知不合适的原因，指示您再调整。
2.对振动处理的数据及曲线，微机先记忆起来，然后按操作者的需求方式给予打印。
3.由于采用的是软件控制，所以控制器不仅具有可编程功能，而且电子元件个数大大减少，故障率极低，又由于采用的插板式结构，即使一般人员维修起来也特别方便。
4.由于激振器各部分是经过严格挑选的，所以其可靠性大大提高。
5. 一台控制器各可控制多种规格的激振器。
6.时效过程中动态检测工件应力的消除情况，做到适时停机。

108吨矿用自卸汽车的定点厂，经使用证明，该车性能良好、结构合理。但是，由于作业环境比较恶劣，运行中的汽车车架多次出现断裂裂纹，裂纹部位多发生在中横梁管环缝焊接处及举升轴侧加强板上。
分析认为除材料本身特性及结构应力等原因外，主要是焊接应力造成的（全车四个大的环缝焊区包含五十二个小的焊接环缝）。经动应力测试证明，该车架大部分焊缝区的焊接应力在0.5~0.7σS，个别点接近σS量级。
为消除或降低108吨汽车车架焊接残余应力，防止断裂裂纹发生，原计划建造大型焖火窑，进行热时效处理，但因费用昂贵，未能实施。2005年四月份，厂方与上海乐展电器有限公司一起，经过多次试验研究，用振动时效处理代替热时效消除或降低108吨汽车车架焊接残余应力，效果十分理想。
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤30吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：10A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）；

振动时效技术已在我国推广了十几年，且一直作为六五、七五、八五重点推广项目，二000年又被国家经贸委列为重点节能推广项目，振动时效技术在包括机床、冶金、矿山、航空、航天、军工、轻工、电力、纺织、风机、建筑、造纸等机械制造业得二千多家企业中被使用。为了更快、更好的将振动时效技术纳入工厂正规的工艺文件，使各部门有章可循、有据可查，我们在本章将着重地谈一谈振动时效技术文件的编制问题。
§9—1振动时效工艺原则
振动时效工艺守则是指导对振动时效技术应用及检查的总的原则，它应包括以下几个方面的内容。
一、总则部分：它包含制定本守则的目的几使用范围。
二、生产前的准备：它包括对设备的检查、仪器的导线连接、工作场地的定制管理等。
三、预分析：根据工件的形状，分析可能出现的振型，以指导操作人员正确的对工件的支撑及激振器和传感器的装卡。
四、试振：它包括初步测试工件的固有频率和验证第三部分所做出的分析是否正确，如果预测分析与实际有所差别，应通过这步工作调整过来。在这部分还包括主振频率、激振力、振动时间的确定。
五、振动处理过程：包括振动处理全过程的操作程序和各程序的确定原则。
六、质量管理制度：包括时效效果的检验方法及检验方式。
