108吨矿用自卸汽车的定点厂，经使用证明，该车性能良好、结构合理。但是，由于作业环境比较恶劣，运行中的汽车车架多次出现断裂裂纹，裂纹部位多发生在中横梁管环缝焊接处及举升轴侧加强板上。
分析认为除材料本身特性及结构应力等原因外，主要是焊接应力造成的（全车四个大的环缝焊区包含五十二个小的焊接环缝）。经动应力测试证明，该车架大部分焊缝区的焊接应力在0.5~0.7σS，个别点接近σS量级。
为消除或降低108吨汽车车架焊接残余应力，防止断裂裂纹发生，原计划建造大型焖火窑，进行热时效处理，但因费用昂贵，未能实施。2005年四月份，厂方与上海乐展电器有限公司一起，经过多次试验研究，用振动时效处理代替热时效消除或降低108吨汽车车架焊接残余应力，效果十分理想。
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤30吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：10A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）；

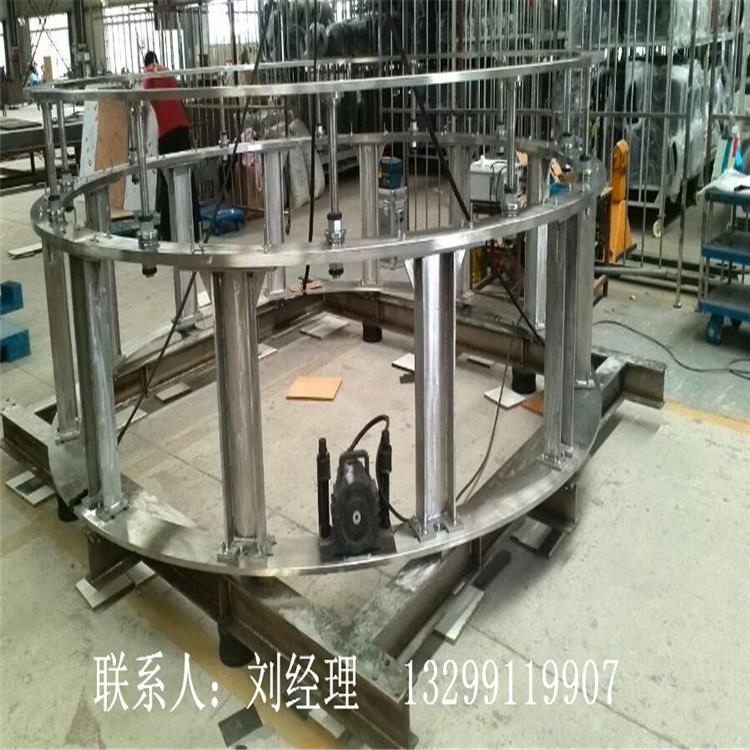

振动平台振动时效工艺
对于一些中、小件，如果单个进行振动时效处理，肯定是令人的事，这时您可以考虑采用振动台式的方式。关于振动台得设计问题是一个非常复杂的问题，既不懂振动时效原理，又对理论学知之甚少的人是难以胜任的。我曾遇到过多次这样的事情，有限是振动时效设备生产厂家的人员和用户讲，您们焊块大钢板，把工件紧在上面就可以了，结果用户这样做了，但起不到效果。在去年被邀请到一家钢铁厂去帮助解决问题。他们提出了用振动台处理构件加工后变形仍很大，我看过他们的振动台后，告之他们问题就在振动台上，在振动处理时工作台得刚度很明显的小于工件的刚度，这样激振器的能量（或者说动应力）怎么能通过工作台加工到工件上呢？后来帮助他们重新设计，修改。效果就不一样了，完全合格。
总结起来说设计振动台必须牢记以下原则：
1、首先要保证振动台的刚度应大于工件的刚度。
2、应使振动台和工件组成一体系的中性面接近工件和振动台的接触面。
3、振动台的大小应以工件的大小及批量来确定。
振动台上工件的布置应以工件获得能量为原则。

岔管振动时效处理效果评定
从振动时效A~t曲线及振前、振后A~f曲线对比可以看到：A~t曲线升高后降低然后变平；振后A~f曲线较振前峰值频率左移（5195r/min左移至5170r/min），带宽明显变窄，根据JB/T5926—91《振动时效工艺参数选择及技术要求》中4.1.2条判定，该工件通过振动时效已取得了较好的效应效果。
4 结语
白水坑水电站已于2003年6月顺利正式并网发电，压力输水系统运行正常。本次的钢岔管振动时效消除应力处理结果，通过比照有关振动时效处理标准，并对处理后所有焊缝进行超声波探伤，证明振动时效技术在降低及均化至消除岔管残余应力方面，是一种简便、有效、节能（无需燃煤）、快捷的先进工艺，无运输问题，不受工件尺寸、重量、结构、场地的限制，十分值得应用与推广。
振动时效工艺技术在水工金属结构、水力机械制造行业已有较多的应用，并在水轮发电机组构件中取得了明显成效。随着越来越多钢岔管的使用，这项技术将越来越体现其应用价值。但振动时效工艺处理结果，是根据国家标准对照振动时效处理曲线及图形来判定效果，虽可靠但没有量化指标。为了更为直观地反映残余应力的降低、均化以及消除情况，建议制定振动时效工艺方案时，增加振前、振后对残余应力进行测试的内容。这一措施是切实可行的。
参考文献
[1] JB/T5926—91，振动时效工艺参数选择及技术要求[S].
[2] DI5017—93，压力钢管制造安装及验收规范[S].
[3] 全国振动时效技术推广中心。全国振动时效技术（VSR）论文集[C].
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤30吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：10A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）；

振动时效设备的构造原理

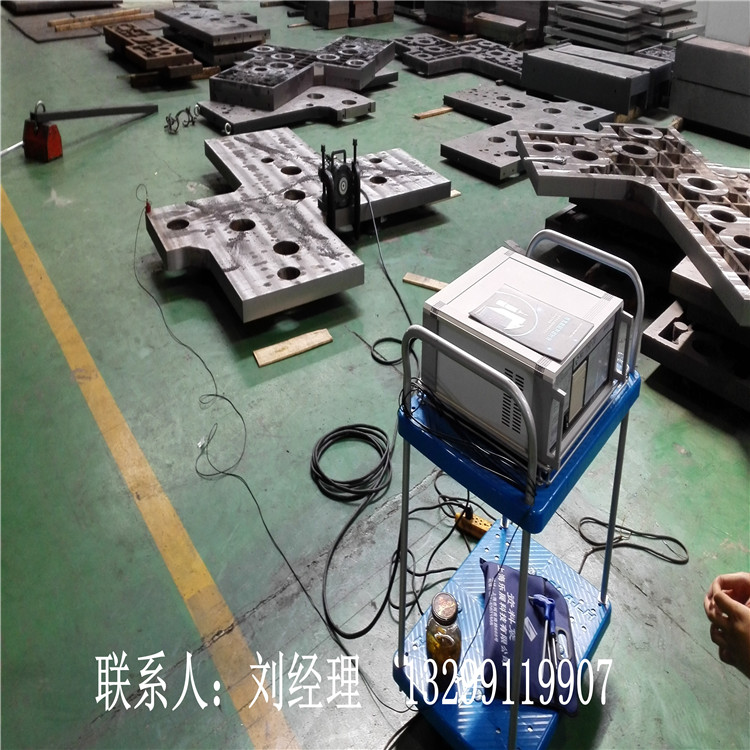

振动时效技术应用需要有专门的振动时效设备，振动时效设备大体上由控制器，激振器，传感器等三部分组成。
一、控制器：控制器是振动时效装置的心脏，它的主要功能是控制激振器上的电动机按操作者得指令要求运转，并吧测得的有关数据给予显示和打印，控制器的技术指标代表着整体设备的水平。
控制器一般由CPU板、控制板、硬件、显示板和打印机等组成。原有的控制器一般是通过大量的电子元件之间的控制实现控制器的基本功能，

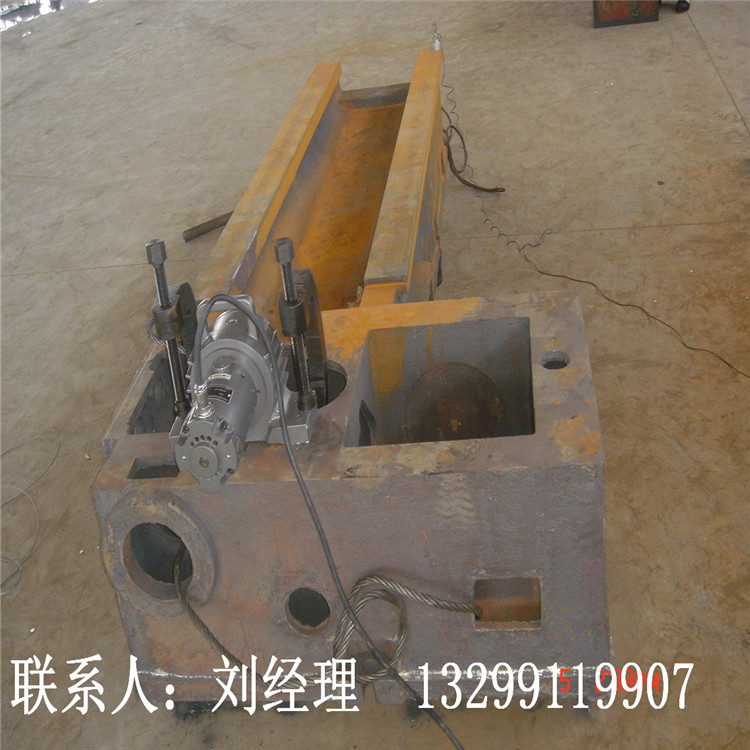

二、激振器：激振器是振动时效装置的执行部分，对于构件的振动时效处理，就是通过激振器来完成的。激振器主要有调速电机、偏心块和偏心箱组成，电机的转速及升降的速度是由控制器来控制的，电机带动偏心两可调的偏心块运转，产生一定的周期激振力，激振力通过偏心箱作用在被时效的工件上，以实现对工作的振动时效处理。
三、传感器：传感器是用来测试工件的振动情况的，它将工件的实际振动变成电信号传输给微机处理，帮助微机实现对工件的振动监视。
HK系列振动时效装置是根据十多年的振动时效实际工作经验，并对包括美国马丁公司产品在内的多种振动时效装置的实际长期使用、摸索、研究后，结合建伟成熟的振动时效理论及工艺研究而研制成功的具有全自动专家系统控制体系的振动时效装置，它与现有的振动时效装置相比，突出的优点是：
1.控制其中的专家系统会自动地确定振动时效工艺参数，如果是操作者自己选择参数，当参数不合适时，控制器会自动关机，并告知不合适的原因，指示您再调整。
2.对振动处理的数据及曲线，微机先记忆起来，然后按操作者的需求方式给予打印。
3.由于采用的是软件控制，所以控制器不仅具有可编程功能，而且电子元件个数大大减少，故障率极低，又由于采用的插板式结构，即使一般人员维修起来也特别方便。
4.由于激振器各部分是经过严格挑选的，所以其可靠性大大提高。
5. 一台控制器各可控制多种规格的激振器。
6.时效过程中动态检测工件应力的消除情况，做到适时停机。
