振动参数曲线法
一项振动时效工艺是否成功，其后的检测方法应是残余应力的变化率和尺寸精度保持性的测试。但是振动处理过程中采用上述两种参数是不可能的，它是需要长时间和复杂的测试过程。通常在实际生产应用的控制过程中往往采用振动时效前后幅频特性参数曲线和振幅-时间参数曲线测试法并按JB/T5926-91标准中第4.1条款或JB/T10375-2002标准中的第6.2条款验收来实现的。
（a） 幅频特性曲线扫描法
图6-1幅频特性曲线二次扫描图
（图中实线为振前所测曲线、虚线为振后所测曲线）
在振动处理过程中随着残余应力的下降，构件的内阻尼减小，所以在幅频特性曲线上所表现出的是固有频率的下降，（如图6-1中所示f1变为f1′）、共振峰值的增高、频带变窄。振动处理前测得的幅-频特性曲线和振后幅频特性曲线对比可求出各参数的变化量△f,△h和△u。经过多个试件处理后可把这些变化量的统计值确定下来。这样就可在生产应用时进行监测。
如果生产中所得的参数变化与确定的数值相近，说明振动处理的效果已达到。如果远远偏小，说明效果欠佳，尚需在激振参数（主要是激振力）上做适当调整，或支承方式上需做调整。
总之，幅-频特性曲线监测法是国内外普遍采用的较为成熟的方法。
（b）振幅-时间曲线监测法
幅-频特性曲线是振动处理的前后进行的，且频率在不断的改变。有时为了获得更好的曲线。这要比前一种方法更为简单，它既可以通过振幅的变化来控制振动处理的有效时间，又可以通过振幅的变化量来监测残余应力的变化情况。
振动消除应力系统技术参数
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤100吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：13A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）

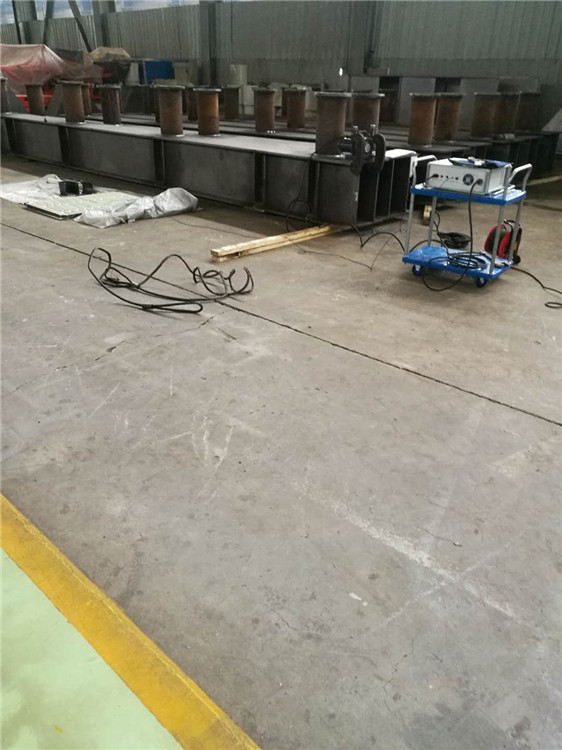

焊接振动设备
由于振动焊接工艺参数只有频数和振幅，而不需要做更多的调整，因此的振动装置极易操作，这也是该项技术必能得到广泛推广的有利条件。
“焊接振动设备”是根据工艺的要求而研究制造的。其操作简单方便，而且该设备还具有焊后振动时效的功能，因此是一种新型的设备。该设备的生产必将促进本项技术工艺的推广应用。
振动消除应力系统技术参数
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤100吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：13A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）

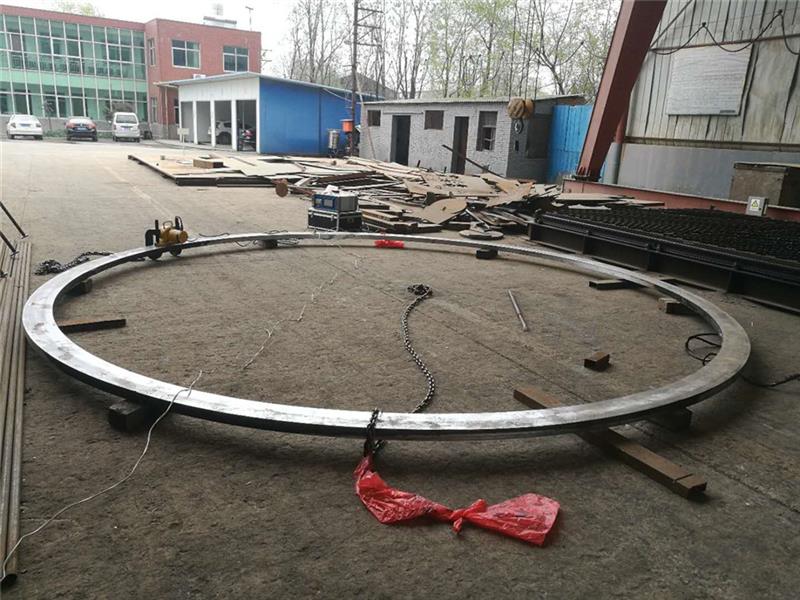

板型构件的振动时效工艺
图7-5是我公司为某钢厂生产的料箱底座进行振动时效处理的示意图，该见得轮廓尺寸为7500*6300*210mm，为焊接结构件，重量8600Kg.
经扫频处理得该件的一阶固有频率为4520r/min，共振峰值为52.0m/s，我们选择峰值高度52.0m/sde 2/3所对应的转速4479r/min,振动处理17分钟，在振动处理过程中节线明显，振动时效完全达到JB/T5926-2005标准，从而为该厂解决了一大难题。
图8-5 料箱底座振动时效示意图
振动消除应力系统技术参数
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤100吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：13A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）

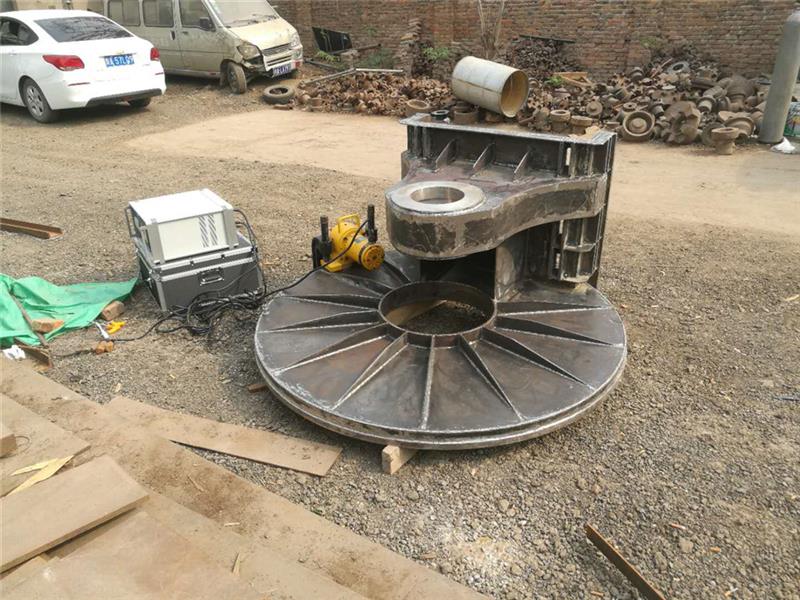

第六章 振动时效效果的判定方法
检验振动时效的效果实际上就是检验工件中残余应力是否得以消除和均化，目前对残余应力的测试方法很多，但总的分为两大类。一类是定量测试：如盲孔法、X射线法、磁测法、喷砂打孔法、切割法、套环法等。一类是定性测试：如振动参数曲线法、尺寸精度稳定性法等。本章着重一讲振动曲线法，其它方法都有专门介绍，在此就不再详谈。
振动消除应力系统技术参数
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤100吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：13A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
