残余应力对构件变形的影响
残余应力是一个不稳定的应力状态。当构件受到外力作用时，作用应力与残余应力相互作用，使某些局部呈现塑性变形，截面内应力重新分析，当外力作用去除时整个构件将要发生变形。所以残余应力明显的影响着加工后的构件的精度。这也是机械和工程部门关心的问题之一。
实践已证明，具有表面拉伸残余应力的构件其尺寸稳定性远远不如具有表面压缩残余应力的构件尺寸稳定性好。
残余应力对构件变形的影响包括两个方面，一方面是构件抗静、动荷载的变形能力，另一方面是荷载卸除后变形的恢复能力。残余应力在这两个方面对构建的影响是很大的，因此人们一直在研究消除这些影响的有效方法。
§2.33残余应力对金属脆性破坏的影响
脆性破坏是构建在几乎不存在塑性变形情况下的突然开裂。它在温度突然下降或变形速度突然上升的情况下易发生。这是塑性变形处于压抑状态，如在突然受到较大的作用应力等原因，就易于发生存型断裂破坏。残余应力是作为初始应力存在于构件内，特别是拉伸残余应力与作用拉应力叠加而加速了脆性破坏。
有关文献中做了残余应力对脆性破坏的影响实验，吧76×91cm、厚2cm的软钢板对焊起来。在焊缝处沿结合方向的残余应力是接近焊接金属屈服极限的拉应力。
将焊好的试件的一部分作退货处理以消除焊接应力，再与未经退火处理的试件一起放在-13℃下冷却，发现经退火处理的时间未出现裂纹，而没退火的试件即使在无外力作用下也出现了脆性裂纹。分析其原因是在温度的快速下降时，材料塑性下降所引起的脆性破坏。
有关文献中也给出类似的实验，并得出结论：残余应力与开裂有直接关系，且产生的裂纹全都是存在于拉伸残余应力范围内。可见残余应力不仅直接影响到裂纹的扩展，而且降低了材料脆性破坏的作用应力的临界应力极限，加速了脆性破坏。
残余应力产生的脆性破坏在焊接件中是极易发生的。某重型汽车厂生产的车价由于焊接裂纹而大批报废。某造船厂铸造的十几吨重的大型链轮箱，因开箱温度过高而室温较低，壳体交角处从上至下出现断裂裂纹，裂纹速度发展很快。这些都说明在无外力作用下而产生的脆性破坏完全是由残余应力拉应力造成的结果。近些年来，国内外都在大量研究残余应力对裂纹的发生和扩展的影响。对标准试件施加定量的残余应力是比较困难的，因此该项研究受到较大的限制而进展不快。

振动时效的原理
国内外大量的应用实例证明，振动时效对消除和均化残余应力，稳定工件的尺寸精度具有良好的作用。同时对振动时效的机理也做了大量的研究和探讨。
从宏观角度分析，振动时效使零件产生塑性变形，降低和均化残余应力并提高材料的抗变形能力，无意识导致零件尺寸精度稳定的基本原因。从分析残余应力松弛和零件变形中可知，残余应力的存在及其不稳定性造成了应力松弛和再分布，使零件发生塑性变形。故通常采用热时效方法以消除和降低残余应力，特别是危险的峰值应力。振动时效同样可以降低残余应力。零件在振动处理后残余应力通常可降低30~55﹪，同时也使峰值应力降低，使应力分布均匀化。
除残余应力值外，决定零件尺寸稳定性的另一种重要因素是松弛刚性，或零件的抗变形能力。
有时虽然零件具有较大的残余应力，但因其抗变形能力强，而不致造成大的变形。在这一方面，振动时效同样表现出明显的作用。由振动时效的加载实验结果可知，振动时效件的抗变形能力不仅高于未经时效的零件，也高于经热时效处理的零件。通过振动而使材料得到强化，使零件的尺寸精度达到稳定。
从微观方面分析，振动时效可视为一种以循环载荷的形式施加于零件上的一种附加动应力。众所周知，工程上采用的材料都不是理想的弹性体，其内部存在着不同类型的微观缺陷。铸铁中更是存在着大量形状各异的切割金属基体得石墨。故而无论是钢、铸铁或其他金属，其中的微观缺陷附近都存在着不同程度的应力集中。当受到振动时，施加于零件上的交变应力与零件中的残余应力叠加。当应力叠加的结果达到一定的数值时，在应力集中严重的部位就会超过材料的屈服极限而发生塑性变形。这种塑性变形降低了该处残余应力峰值，并强化了金属机体。而后，振动又在一些应力集中较严重的部位上产生同样作用，直至振动附加应力与残余应力叠加的代数和不能引起任何部位的塑性性别为止，此时，振动便不再产生消除和均化残余应力及强化金属作用。上述解释已由大量的试验加以证明。
此外，我更主张从错位、晶格滑移等金属学理论上去解释振动时效机理。其主要观点是振动时效处理过程实际上是通过在工件的共振状态下，给工件的每一部位（从微观角度说是工件里的每一个微观晶格）施加一定的动能量，如果施加的这个能量值与微观组织本身原有的能量值（残余应力本身是一种势能）之和，足以克服微观组织周围的井势（也可以说是对恢复平衡的束缚力），则微观区域必然会产生塑性变形，使产生残余应力的歪曲晶格得以慢慢地回复平衡状态，使应力集中处地位错得以滑移并重新钉扎，达到消除和均化残余应力的目的。对于残余应力集中的地方，残余应力值较大，其微观组织本身所具有的回复平衡状态的势能值也较大，所以，此处的残余应力在震动处理过程中消除的就越多。只有从这一观点上才能解释通许多用种观点所解释不通的一些现象，比如：在振动处理过程中我们只需施加一个方向的主动应力，就能消除包括垂直主动应力方向上的所有残余应力等

振动时效工艺

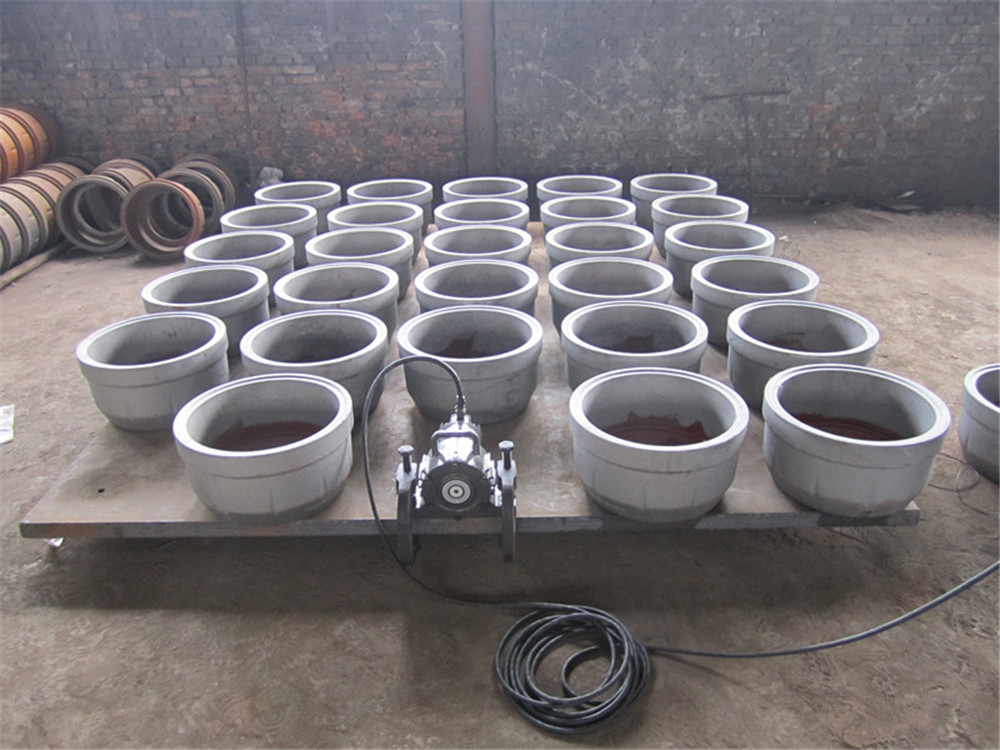

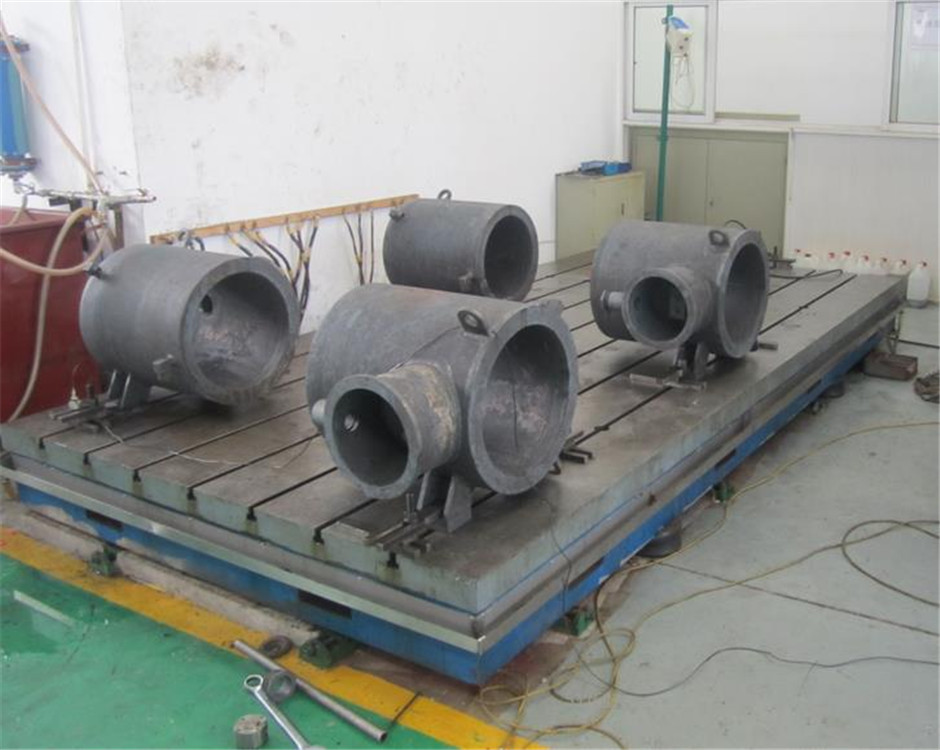

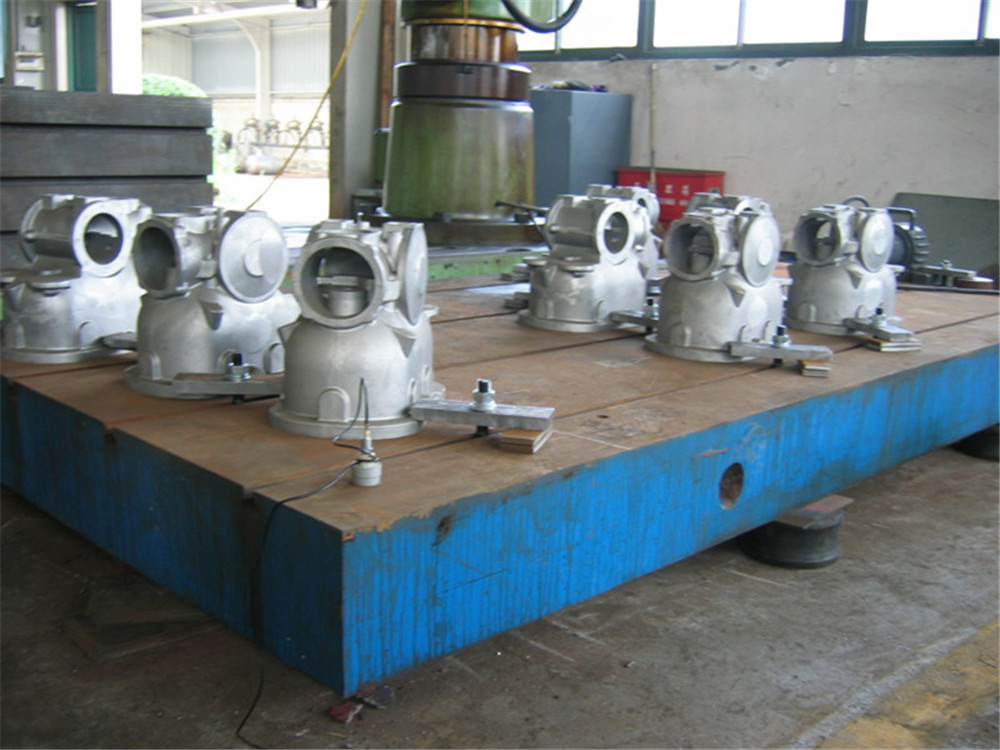

振动时效处理过程是将激振器刚性夹持在被处理工件的适当位置，首先根据零件大小，形状和加持情况来调节激振频率，使零件在其固有频率下进行共振，然后根据零件所需动应力或振幅的大小来调节激振力。零件的振动状态和动应力，可用测量振动和应力的仪表来检测。通常将感受元件（加速度计或速度计）接于被振物体上，振动时，感受元件把接收到得振动信号送往测试仪表，经放大电路将信号放大并指示出各种所需的参数值。振动状态的主要指示参数是振幅、频率和振型。振动状态和激振力的控制是通过控制激振器的控制装置来实现的。它能调节激振力、激振频率和振动时间。被处理零件在所需频率和振动强度下振动一段时间后，振动时效即告结束。
这个工艺过程一般为几分钟或几十分钟。

振动时效工艺的发展及应用
用振动的方法消除金属构件的残余应力技术，于1900年在美国就取得了。但由于人们长期使用热时效，加上当时对振动消除应力的机理还不十分明确，且高速电机尚未出现造成设备沉重、调节不便，因此该项技术一直未得到发展和应用。
直到60年代由于能源危机，美国、英国、日本、联邦德国等国才又开始研究振动时效的机理和应用工艺。特别是到70年代由于可调高速电机的出现，推动了振动消除应力装置（VSR系统）的发展：1973年英国制成手提式VSR系统即VCM80，后来美国马丁工程公司也研制出比较先进的设备LT-100R型VSR系统。法国和苏联也分别生产出PSV型和NB型VSR系统。这些比较先进的激振装置，促进了振动消除应力工艺的发展和应用。
国内开展这项工作比较晚，首先由孙照清总工程师等老一辈的工程技术专家74年出国考察访问时，把这项技术带回国内，并开始在机械部、航空部研究一直，并于“六五”期间在机械部提出的攻关课题之一----------提高机床铸件产品质量的大课题里面确定了“振动时效可行性研究”这一子课题，并指定由北京击穿研究所和四大机床厂来完成这一课题，我们在七九年自行研制成功交流串激式振动时效简易设备的基础上不断地试验研究，经过几年的努力与其他兄弟院所工厂一期取得了一定的成果，证明振动时效工艺的可行性，机床所大连理工大学、抚顺石油机械学院等对机理也进行了较深入的研究。由于受当时简易设备的限制，一些工艺参数很难测得也限制了这项技术的研究和应用，于是八五年机械部特批贰万伍千美金，我们与美国马丁公司合作引进了一整套当时世界上的VSR-790型振动时效设备及相关技术。为进一步推动振动时效工艺研究和设备的开发奠定了基础。后来随着使用振动时效设备的厂家不断增多和不少院校对这项技术深入的研究。特别是九一年JB/T5926-91《振动时效工艺参数选择及技术要求》标准的诞生，使得这项技术得以较快的推广和发展，到目前为止，我国已有几千台振动时效设备投入使用，涉及领域包括机床、冶金、航空、航天、军工、轻工、电力、纺织、风机、建筑、造纸等机械制造行业
