振动时效，它是在激振器的周期性外力（激振力 ）的作用下，使被处理的工件产生共振，并通过这种共振方式将一定的振动能量传递到工件的所有部位，使工件内部发生微观的塑性变形—被歪曲的晶格逐渐恢复平衡状态。位错重新滑移并钉扎，从而使工件内部的余应力得以消除和均化，终防止工件在加工和使用过程中变形和开裂，保证工件尺寸精度的稳定。
板型构件的振动时效工艺

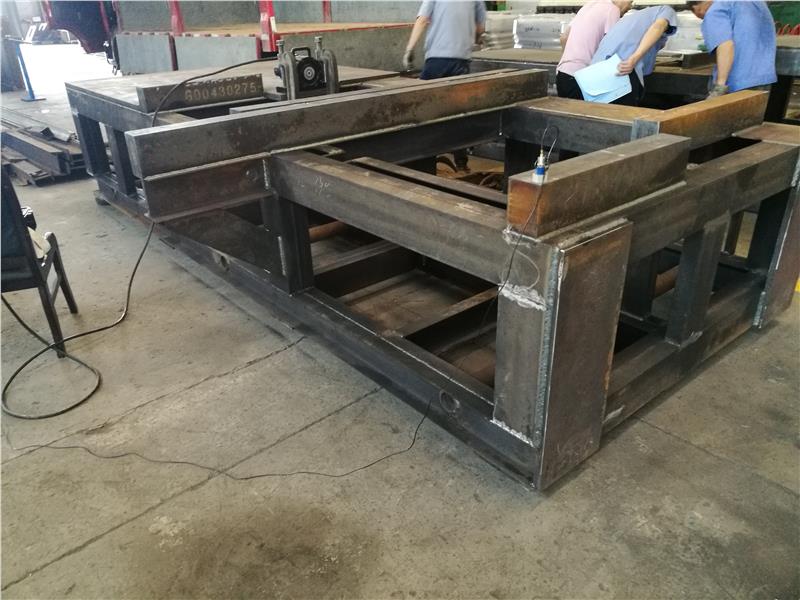

图7-5是我公司为某钢厂生产的料箱底座进行振动时效处理的示意图，该见得轮廓尺寸为7500*6300*210mm，为焊接结构件，重量8600Kg.
经扫频处理得该件的一阶固有频率为4520r/min，共振峰值为52.0m/s，我们选择峰值高度52.0m/sde 2/3所对应的转速4479r/min,振动处理17分钟，在振动处理过程中节线明显，振动时效达到JB/T5926-2005标准，从而为该厂解决了难题。
图8-5 料箱底座振动时效示意图
振动消除应力系统技术参数
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤100吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：13A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）

振动焊接技术
焊接构件的振动时效技术是对已焊接成型的构件进行振动处理，用以降低和均化由於焊接造成的残余应力。而振动焊接是首先将被焊部件进行振动，且边振动边焊接，直到焊完为止。这种振动是在一定频率范围内的轻微振动，其作用如下：首先，当焊缝金属在熔溶状态时，振动可以使组织发生变化，晶粒得以细化。焊缝晶粒细化必将使材料力学性能得到提高；其次在有温度作用下，焊缝处材料屈服极限很低，因此振动很容易使热应力场得到缓解，极易发生热塑性变形，而释放受约束应变，使应力场梯度减少，故使后的焊接残余应力得到降低或均化；三由于振动，在结晶过程中使气泡杂质等容易上浮，氢气易排除，焊缝材料与母材过渡连接均匀、平缓，降低应力集中，提高焊接质量。因此振动焊接可以有效地防止焊接裂纹和变形，提高构件的疲劳寿命，增强机械性能。
振动焊接技术是在振动时效技术基础上发展起来的。但振动焊接技术的作用明显优於振动时效技术。振动时效技术是在构件焊好后使用的处理技术，只能对焊接残余应力起到降低和均化作用，而振动焊接技术从焊接开始就起到细化晶粒的作用，接着在热状态下通过热塑性变形来调整应变而降低残余应力。因此，可以说振动焊接从一开始就起到了防止焊接裂纹和减少变形的作用。提高焊接质量是优於振动时效技术的突出优点。做为振动焊接，它并不要求构件必须达到共振状态，只要达到某一频率范围内且具有一定的振幅就可以，因此振动焊接技术可以在任何构件上应用。特别是在大型结构件焊接修复时，振动焊接就可以实现，焊后不再使用热时效处理。
在这里必须说明的是“振动焊接技术”包括两个方面，即“焊接技术”与“焊接振动技术”两个内容。这里说的“焊接技术”就是正常的焊接技术，而“焊接振动技术”就是在焊接过程中根据不同构件施加一种不同参数的机械振动。这一章就是研究关於“振动焊接”的作用和“振动焊接”的工艺参数选择原理。
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤100吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：13A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）

轴类零件的振动时效工艺
圆轴、圆管都属于轴类零件的振动时效工艺按我们多年的实践经验和理论计算，一般按照梁型件的工艺即可，但是一定要注意以下问题：
1、 如果为锻件或残余应力较大的件，应在轴的互相垂直的两个方向上都要进行处理，其中一个为主，一个为辅。
2、 如果该件直径较大，还必须考虑再加一个扭振处理过程，以大幅度降低降低表层内部的残余应力，当然这必须设计工装。
3、 如果该轴件本身刚度较差，平放时容易造成弯曲，可考虑采用悬挂处理方式。例如，对较细的机床采用丝杠可以这种方法。
4、 对于校直后的轴累零件，应采用较大的动应力来处理，以保证校直后的变形。
振动消除应力系统技术参数
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤100吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：13A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）

振动时效对工件尺寸精度稳定性的影响
振动时效在稳定工件尺寸精度、提高抗静、动态荷载变形能力方面，均优于热时效。这也是机床行业大量应用振动时效工艺的原因之一。
一、振动时效对零件尺寸精度的影响
国内外大量试验和实际应用已经，振动时效可使工件在长期使用中精度变化量比热时效小，工件尺寸稳定所需要的时间比热时效要短。因此说振动时效对于稳定工件的尺寸精度具有良好的作用。
齐齐哈尔机床厂对C5116A的滑枕的尺寸稳定性做了对比性检测，将9件滑枕静置在陈旧的水泥地面上，每月用合向水平仪检测一次平直性，共观测六个月。
其中02，06，07号滑枕未作任何处理。
01和03，04和05号滑枕采用串接式振动处理。用一阶固有频率激振25分钟后，再用二、三阶共振频率各激振2~5分钟。
08，09号滑枕在550℃热时效并保温6小时后，随炉冷至200℃出炉。
全部试样均在22℃±2℃七段（每段桥距200mm），测02导轨的平直性，测量精度2μm/m。对01，03，04和05号试样，在振前、振后各测一次观测其变形量为24μm，说明振动处理使变形量提前发生。
在六个月的检测中，未时效件共测量144段，振动处理件测量192段，热时效件测量96段。其结果如下：
月变形为未时效件8μm，振动时效件4.4μm，热时效件4.8μm。
3μm以上变形段数为未时效件30个，占总测量段数的20.8%；振动时效件20个，占总测量段数的10.4%；热时效件有11个，占总测量段数的11.4%。
表3.6和表3.7是CW6163床身尺寸稳定性检测结果。该床身为4500×500×600mm，重量为1.5t。用8件静置半年，每月测其导轨的平直性。每件17个测量段，每段桥距为200mm。
表3.5
 未时效件 振动时效件 热时效件
月变形  μm 14 8 8
测量频数 289 306 204
变形量
6μm以上 频    数 36 8 9
 相对频数 12.5% 2.6% 4.4%
变形量
9μm以上 频    数 7 0 0
 相对频数 2.4% 0 0
表3.6
 未时效件 振动时效件 热时效件
月变形  27μm 12μm 14μm
测量频数  45 45 30
变形量
6μm以上 频    数 36 8 9
 相对频数 12.5% 2.6% 4.4%
变形量
9μm以上 频    数 7 0 0
 相对频数 2.4% 0 0
从表3.5和表3.6中可见，热时效和振动时效均可使变形减少一半以上，且大变形的频数显著降低。如月变形量6μm以上的频数，未时效件是振动时效件的4.8倍，是热时效件的2.9倍。而累计变形就更加明显，变形11μm以上的频数，未时效件是热时效件的7.2倍，是振动时效件的9.6倍。
振动时效和热时效都起着使尺寸稳定而提高精度保持性的作用，而振动时效更优于热时效。这已为国内外大量试验验证而被广泛应用。
振动消除应力系统技术参数
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤100吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：13A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）
主要技术参数
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1200W；
适宜处理工件重量：≤10吨
稳速精度：±1R/Min；
电机额定电流：10A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）；
