震动消除焊接应力 时效振动仪工作原理

作者:admin    发布时间:2021-05-08 11:56     浏览次数 :


陕西安烨顺科技有限公司从事机械设备、智能自动化设备、机械零部件、电子产品及配件和振动时效消除应力设备研发、生产、销售为一体的实业公司:服务于航空航天、船舶重工、、机械加工、汽车制造、重型机械、科研院所、检测机构、高校、等领域。
    公司拥有经验丰富、技术精湛的团队、业务娴熟的技术和训练有素的销售人员,以客户需求为出发点,注重产品技术和质量,为客户提供适合的产品技术方案以及及时、周到的售前、服务。真诚欢迎您来电,将我司服务带给各界人士!!
振动时效消除应力工艺特点
振动时效消除应力之所以能够取代热时效,是由于该技术具有明显的优点。
1、 机械性能显著提高
经过振动时效消除应力处理的构件其残余应力可以被消除20%—80%左右,高拉应力区消除的比例比低应力区大。因此可以提高使用强度和疲劳寿命,降低应力腐蚀。可以防止和减少由于热处理、焊接等工艺过程造成的微观裂纹的发生。可以提高构件抗变形的能力,稳定构件的精度,提高机械质量。
2、 适用性强
由于设备简单易于搬动,因此可以在任何场地上进行现场处理。它不受构件大小和材料的限制,从几十公斤到几十吨的构件都可以使用振动时效消除应力技术。特别是对于一些大型构件无法使用热时效时,振动时效消除应力就具有更加突出的优越性。
3、节省时间、能源和费用
振动时效消除应力只需30分钟即可进行下道工序。而热时效至少需要一至两天以上,且需要大量的煤油、电等能源。因此,相对与热时效来说,振动时效消除应力可节省能源90%以上,可节省费用95%以上,特别是可以节省建造大型焖火窑的巨大投资。
三、振动时效消除应力工艺的发展及应用
用振动的方法消除金属构件的残余应力技术,于1900年在美国就取得了。但由于人们长期使用热时效,加上当时对振动时效消除应力消除残余应力的机理还不十分明确,且高速电机尚未出现造成设备沉重、调节不便,因此该技术一直未得到实际应用。

一、 振动频率的确定
在共振状态下,可用小的振动能量,使工件产生的振幅,得到的动应力和动能量,从而使工件中的残余应力消除的更,工件获得的尺寸稳定性效果更好。
振动时效消除应力中的共振状态,是在外部激振器激振力的持续作用下,零件处于“受迫振动”时的一个状态。它的条件是激振频率接近工件的固有频率,这时振动特性中的振幅—频率曲线出现一个峰值,振幅的陡然对振动时效消除应力产生附加动应力有利。
工件在振动时效消除应力时是一个振动体,它与其支撑用的弹性橡胶垫和激振器组成为一个振动系统,当该系统进行自由振动时,根据振动学原理,它的共振频率仅与系统本身的质量、刚度和阻尼有关。这个频率是由系统固有性质所决定的,称为固有频率。
振动时效消除应力中一个工件和它的支撑体组成振动学中一个质量和一个弹簧的振动系统,它的固有频率可用下列通式表示:
      (4-1)
式中: -----固有频率(HZ);K---弹簧的刚度(Kg/cm);
m---振动体质量(Kg)。
图4-1示出了某均质等截面梁弯曲的频率及相应的振型。
由振动频率的方程解及上图可知,具有几个自由度的振动系统,有几个固有频率,按低至高
频顺序分别称为:固有频率(基本固有频率);二个固有频率……。对于每一个固有频率都有一个确定的位移形态,称为振型,就是说,对应每一个固有频率都有对应的一个振型。
工件的固有频率可用振动时效消除应力设备本身来测定,以VSR系列振动时效消除应力设备为例,只要按一下控制器面板上的“启动”按钮,整套装置就会在其扫频范围内寻找出被时效工件的固有共振频率,并将固有频率值、固有频率下所对应的工件的振动加速度值及工件在固有频率周围的振动趋势图打印出来,使操作者一目了然。
图4-2
振动频率一般选择在共振峰前沿,即工件的亚共振区,一般确定在共振峰高度的 所对应的频率范围内,如图4-2所示,该工件的固有共振频率为4500r/min,共振时产生的振动加速度(峰值)为60.0m/s2,则对工件的振动时效消除应力频率就确定为工件的振动加速度值在20.0~40.0m/s2区域内所对应的频率。具体的确定方式有两种:
1.手动调节。首先将激振器频率调节到工件固有频率以下100r/min处,即4400r/min,观察控制器上加速度的值,然后再用手动慢慢升速,使加速度值升高在20~40m/s2范围内,具体掌握在多大的频率下,还要看工件的振动情况,若工件在共振状态时振动很激烈,则可选择在 范围内,若工件振动不是很激烈,则选择在 范围内。
2.自动调节。VSR系列全自动控制器会自动地控制整套设备对工件进行频率、振动情况的测定,并给出数据及曲线图,并根据系统自动地确定对工件的振动频率,这一切无需人工干预,而只需按一下自动按钮就可完成。

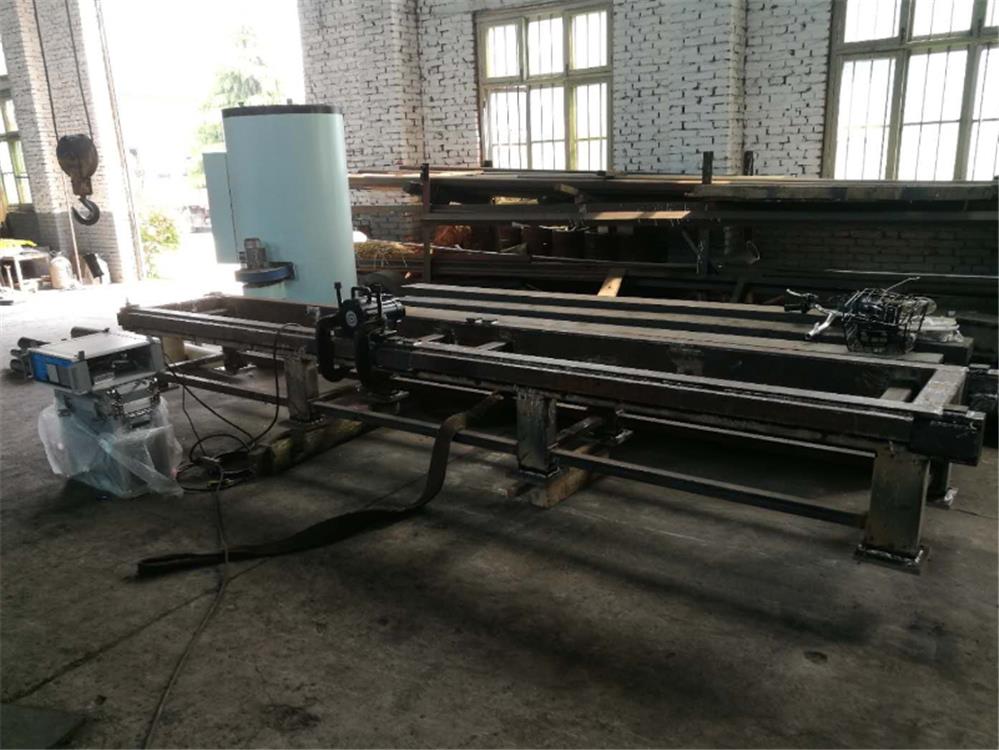

广州震动消除焊接应力
振动时效消除应力:
  3.振动时效消除应力,在国外称之为“VSR”技术,它是在激振器的周期性外力(激振力 )的作用下,使被处理的工件产生共振,并通过这种共振方式将一定的振动能量传递到工件的所有部位,使工件内部发生微观的塑性变形—被歪曲的晶格逐渐恢复平衡状态。位错重新滑移并钉扎,从而使工件内部的残余应力得以消除和均化,终防止工件在加工和使用过程中变形和开裂,保证工件尺寸精度的稳定性。

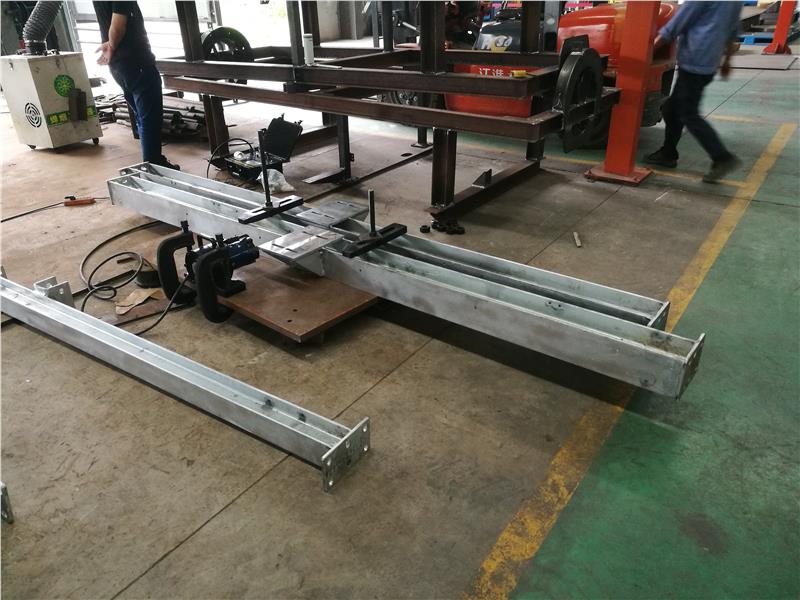

广州震动消除焊接应力

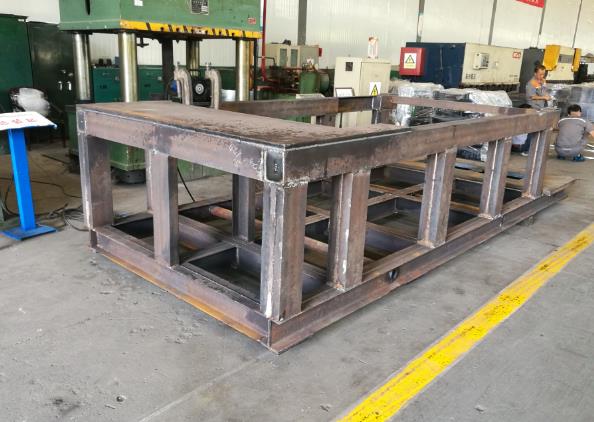

广州震动消除焊接应力
注意事项及禁止事项
1、开机前要确认电源电压是否正确,交流220V。
2、在电网波动较大的场合使用,一定要接入交流自动稳压电源(3KW以上);
3、控制器要经常保持清洁、干燥、注意防尘防潮。
4、电机与偏心箱的轴承在设计时选用精密高速轴承,润滑油选用高温润滑油,故激振器在工作过程中应及时注油,以减少轴承磨损,降低电机电流,如在长期使用中出现杂音或电流升高现象,应检查是否轴承磨损严重,如确认应及时更换新的同型号轴承。
 电机轴承型号为:D60203,偏心箱轴承型号为:D60209,D60208;
5、电机换向器表面应保持清洁,若出现烧焦或划伤时,可用600#纱布研磨。长期使用后,应以电枢轴端中心孔定位,精磨换向器表面,电机电刷应与换向器表面接触良好,其接触面积不能少于75%;
6、电机工作500—600小时后,要检查电刷尺寸,如磨损严重,可更换电刷,更换后,将偏心调至零挡,进行低速研磨2小时以上,电刷与换向器接触面要达到75%以上方可使用;
7、激振器要防止雨淋和杂物掉入;
8、调整偏心档位时,内六角螺钉一定要紧固,以防档位滑移;
9、所有紧固件都要经常检查,严防松动;
10、激振器与被振工件要刚性连接,防止卡具松动或疲劳损伤,并注意检查或及时更换;
11、拾振器是用一个永磁体制成的磁座吸附在被振构件上的,吸力较大,使用时应注意:
磁座在吸附和收起时,应小心动作,以免拉断拾振器信号线插头。
声波时效法是国外较流行的焊后处理、表面局部强化和消除余应力的方法。该方法首先在前苏联的乌克兰延生,于二十世纪六十年代在美国得到迅速发展,在十三届国际焊接学会上被公认为是提高焊接结构疲劳性能方法,并在发达国家迅速得以推广应用,经过半个多世纪的发展,声波时效处理的工艺及设备已日趋完善,该方法的执行机构轻巧,使用灵活方便、噪音小、效率高、成本低、节能、无污染。
