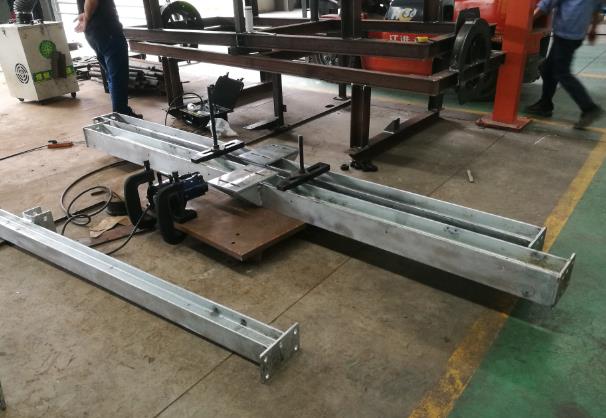

振动时间的确定
由于各种零件的结构和重量不同，残余应力的大小分布不同，振动时效选用的振动时间也应有所不同。振动时间的长短对振动时效的效果，尤其是获得技术和经济效果是有一定的影响的。
除英国的振动时效工艺外，其他包括中国在内的所有地区所选用的都是长时间的亚共振处理方法。
英国的振动时效工艺主要内容是控制器控制激振器的激振频率以一定的速度升高，当升高到工件的固有频率附近时，工件产生共振，这时控制器就控制激振器在工件的共振频率上激振约5000次，然后激振器再以一定的速度升速，若再遇上工件的共振频率，再在这个共振频率下施振5000次，之后，再升速直至升到激振器的转速极限，之后，再*扫描一次，这时激振器不再在共振频率处停滞，整个处理过程在很短的时间内就告完结。
其它地区的振动工艺是选择在工件的亚共振区进行较长时间的亚共振处理，在本书的部分中所讲的激振频率的选择就是依据这个原则，那么，究竟选择多长时间为宜呢？经过大量的试验，振动消除残余应力大部分是在**分钟内完成的，五分钟之后的处理效果已不再明显。为此，我们一般按表4-1原则选择振动处理的时间，经过十几年的，基本上能满足振动工艺的要求。

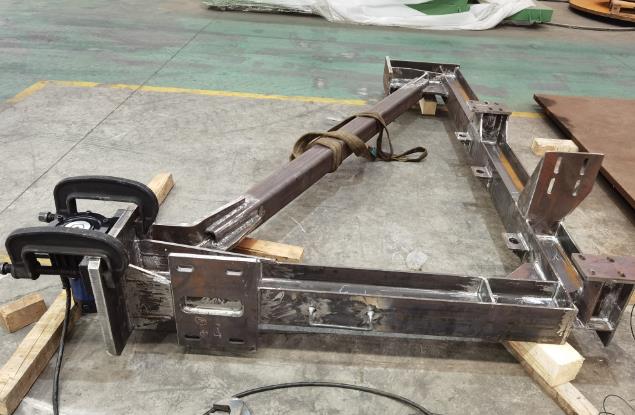

加速度值过大，曲线打印不完整怎么办？
当加速度值*过160 m/s2后，打印a—n曲线时，曲线没有打印完整就不打曲线了，这种情况下，应将传感器向振幅较小的位置（波节）方向移动，或停机后将激振器偏心调小些。
描过程中发现了共振峰但不停机仍继续升速怎么办？
在扫描过程中加速度值小于60 m/s2时，微机判断加速度值过小就会继续升速，寻找*二个共振峰，升到找到或升到转速为止。这种情况下，应将传感器向振幅较大的位置（波峰）方向移动，或停机后将激振器偏心调大些。
工件已经振动，传感器处振幅也较大，但加速度显示窗口无加速度值显示？
在机器运转情况下，将传感器和磁座一起从工件上取下，再向较硬物体上碰撞几下，若此时仍无显示，说明屏蔽线或LM353坏。处理方法如下:
a.检查屏蔽线，用万用表测量，应为两头芯与芯相通，屏蔽层和屏蔽层相通，芯和屏蔽层不通，否则修好。
b.打开控制箱，检查里面屏蔽线接头是否脱落。
c.以上两条都无问题，一般需更换LM353。
电流太大怎么办？
        在扫描过程的共振状态下，属正常现象，也可将偏心调小些；在振动处理过程中，可采取降低电机频率的方法减小电流。
        若电机在1000~2000r/min，工件还没振动电流就*常大时。
        a.可能激振器与工件表面接触不平，卡具将激振器底座卡变形。
        b.可能是调节偏心时将偏心块靠到一边与底座侧壁磨擦。松开重新调正。
        c.检查电机与偏心箱接触是否松动。
