振动时效机器消除应力热处理

作者：admin 发布时间：2021-01-04 17:05 浏览次数 :

陕西安烨顺科技有限公司从事机械设备、智能自动化设备、机械零部件、电子产品及配件和振动时效设备研发、生产、销售为一体的实业公司：服务于航空航天、船舶重工、、机械加工、汽车制造、重型机械、科研院所、检测机构、高校、等领域。
    公司拥有经验丰富、技术精湛的团队、业务娴熟的技术和训练有素的销售人员，以客户需求为出发点，注重产品技术和质量，为客户提供适合的产品技术方案以及及时、周到的售前、服务。真诚欢迎您来电，将我司服务带给各界人士！！
底座振动时效处理
1．振动时效处理

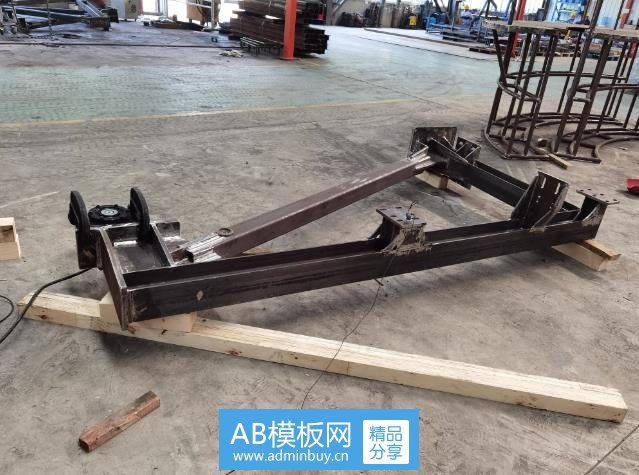

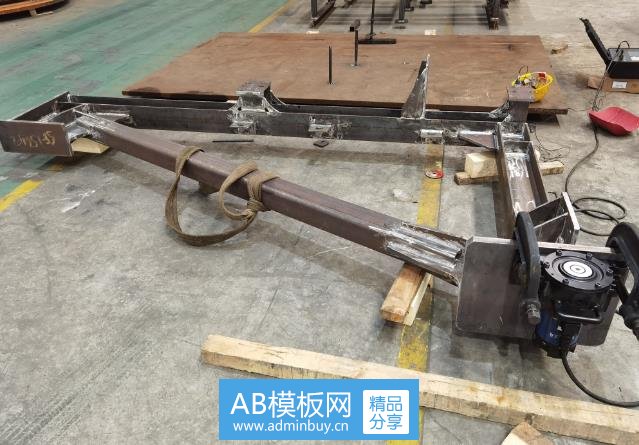

a．主振：根据工件的结构特点采用四点支撑，激振点、拾振点具体位置见照片3。采用手动处理，激振频率4670RPM/min，时效时间30分钟，偏心档位8档。
b．振动：原支撑不变，激振点、拾振点旋转90°，采用手动处理，激振频率4720RPM/min，时效时间30分钟，偏心档位不变。
2．残余应力检测：为了验证振动时效效果，对构振前振后焊接残余应力测试。测试方法选用盲孔松弛法，测点选择14点测点分布见图3，测试结果列在表二中。
表二  底座振动时效测试数据表   单位：MPa
点号 δ1 δ2
振前振后消除率振前振后消除率
1 280.90 201.72 -28.19 16.48 6.88 -58.27
2 227.86 153.40 -44.79 81.74 41.93 -48.71
3 431.62 221.26 -48.74 262.16 64.54 -75.38
4
5 171.13 115.28 -32.63 9.62 2.41 74.89
6 251.44 136.90 -45.55 111.71 52.38 -53.11
7 200.82 163.27 -18.70 9.10 5.34 -41.35
8 137.92 96.80 -29.81 31.01 24.73 -20.26
9 130.67 95.86 -26.64 12.64 7.02 -44.46
10 187.61 128.43 -31.54 61.64 28.73 -53.39
11 242.37 145.12 -40.13 33.36 25.98 -22.11
12 240.76 151.70 -36.99 250.62 62.19 -75.19
13 213.33 104.40 -51.06 51.38 33.24 -35.30
14 179.57 131.41 -26.82 55.97 30.83 -44.91
平均应力 226.62 141.96 -35.51 75.95 29.71 -49.79
注：测点4应变片损坏
3．结果分析
从测试数据上看，振前平均主应力为226.62MPa，振后平均主应力为141.96MPa，降率为-35.51%。且均化较好。
4．结论
本次工艺处理，残余应力下降率为-35.51%。且均化较好。满足了国家行业标准JB/T5926-2005标准要求。说明连铸机底座工件采用振动时效去应力，效果较好，工艺可行
转数范围：2000 R/Min-8000 R/Min；
激振力调整范围：0-50KN；
电机额定功率：1500W；
适宜处理工件重量：≤30吨
稳速精度：±1R/Min；
加速度量程：0-50.0g；
电机额定电流：10A；
电机额定电压：150V；
供电电源电压：交流220V±10%，50HZ±4%；
绝缘等级：E级；
工作条件：环境温度：-10℃—+40℃；相对湿度：不大于80%（25℃）；
合肥振动时效机器

振动时效设备的构造原理
振动时效技术应用需要有专门的振动时效设备，振动时效设备大体上由控制器，激振器，传感器等三部分组成。
一、控制器：控制器是振动时效装置的心脏，它的主要功能是控制激振器上的电动机按操作者得指令要求运转，并吧测得的有关数据给予显示和打印，控制器的技术指标代表着整体设备的水平。
控制器一般由CPU板、控制板、硬件、显示板和打印机等组成。原有的控制器一般是通过大量的电子元件之间的控制实现控制器的基本功能，
二、激振器：激振器是振动时效装置的执行部分，对于构件的振动时效处理，就是通过激振器来完成的。激振器主要有调速电机、偏心块和偏心箱组成，电机的转速及升降的速度是由控制器来控制的，电机带动偏心两可调的偏心块运转，产生一定的周期激振力，激振力通过偏心箱作用在被时效的工件上，以实现对工作的振动时效处理。
三、传感器：传感器是用来测试工件的振动情况的，它将工件的实际振动变成电信号传输给微机处理，帮助微机实现对工件的振动监视。
HK系列振动时效装置是根据十多年的振动时效实际工作经验，并对包括美国马丁公司产品在内的多种振动时效装置的实际长期使用、摸索、研究后，结合建伟成熟的振动时效理论及工艺研究而研制成功的具有全自动系统控制体系的振动时效装置，它与现有的振动时效装置相比，突出的优点是：
1.控制其中的系统会自动地确定振动时效工艺参数，如果是操作者自己选择参数，当参数不合适时，控制器会自动关机，并告知不合适的原因，指示您再调整。
2.对振动处理的数据及曲线，微机先记忆起来，然后按操作者的需求方式给予打印。
3.由于采用的是软件控制，所以控制器不仅具有可编程功能，而且电子元件个数大大减少，故障率极低，又由于采用的插板式结构，即使一般人员维修起来也特别方便。
4.由于激振器各部分是经过严格挑选的，所以其可靠性大大提高。
5. 一台控制器各可控制多种规格的激振器。
6.时效过程中动态检测工件应力的消除情况，做到适时停机。
