振动时效处理对金属构件的作用振动时效装置 应力消除设备

作者:admin    发布时间:2021-05-08 11:59     浏览次数 :


振动时效消除应力处理对金属构件的作用
振动时效消除应力是对具有残余应力的金属构件进行振动处理,使构件在共振频率下振动。由于在共振状态下构件按一定的振型产生弹性变形而产生动应力,当这个动应力与构件上各点的残余应力相叠加后,大于材料的屈服极限,则在该点出现局部的塑性变形,因而应力得到释放。所以振动时效消除应力从原理上来说,就是降低构件内的残余应力。应力降低的水平与构件内的动应力大小有关,动应力大则消除应力的效果高,动应力小,消除应力的效果也低。
振动时效消除应力既然可以降低应力,则必然可以消除或降低残余应力对构件的影响。其作用有如下几方面:
①降低和均化应力,消除应力集中,防止裂纹
因为振动过程中残余应力大的点首先进入屈服,所以高应力点下降的比例大,使应力均化程度高,从而降低应力集中而防止裂纹。
②减少或防止构件变形
构件的变形是由于残余应力特点造成的,因为残余应力的分布和量值具有很大的随机性,分布不均且量值差别太大,所以容易产生变化,即可变性。残余应力的变化,必然使构件产生变形,因此在使用前或安装前,通过振动时效消除应力使应力降低和均化,必然防止或减少变形。
③提高焊接构件的疲劳寿命,增加使用周期
通过大量的实验和实践证明,振动时效消除应力可提高焊件的疲劳寿命50%以上,提高使用寿命0.5~1倍。
由于振动时效消除应力的上述作用,使该项技术得到厂矿企业和国家的重视和认可,1991年制定了国家行业标准JB/T5926.91,并在1993年被国家科委批准为“科技成果重点推广计划”项目,在全国普遍推广。

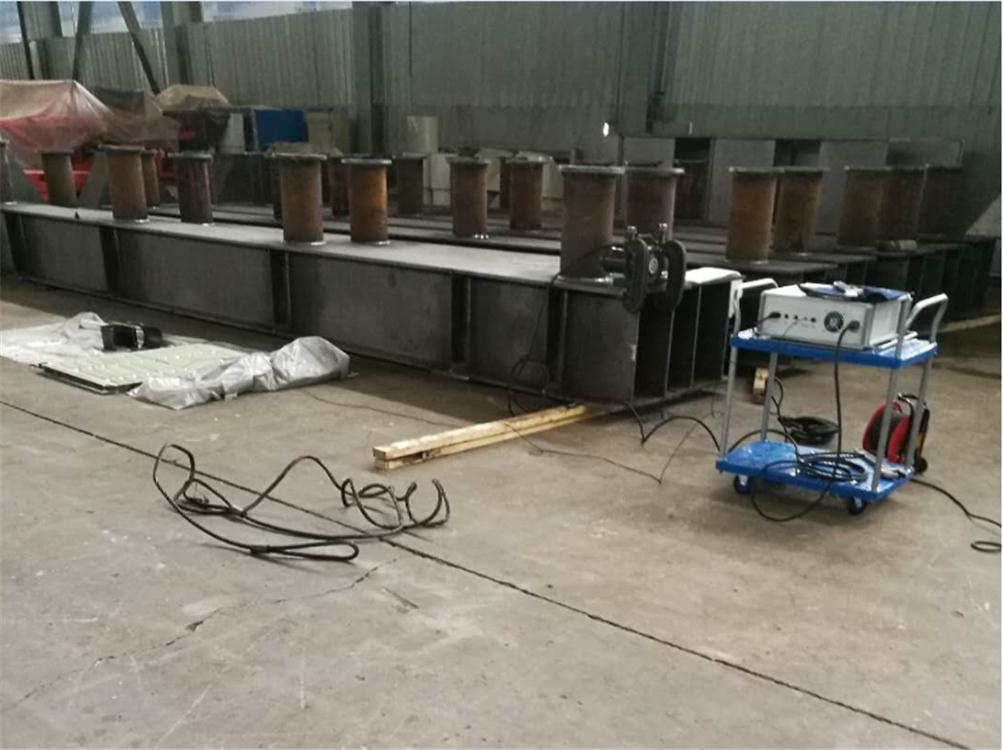

长沙振动时效装置
振动时效消除应力设备技术附件
VSR-T6Y振动时效消除应力控制器简述:
液晶全自动控制系统是整套设备的中枢,是振动时效消除应力设备主要的组成部分。附带工业显示器和嵌入式打印机。工业显示器可现实设备运行中的动态数据变化以及设备自身数据。工艺过程中的曲线变化和设备操作中出现的疑难问题也将由显示器现实出来,用户可得到直观了解。经过技术人员的不断研发改进,振动时效消除应力控制器实现了振动时效消除应力过程的全自动化,能自动确定扫频范围,自动选择恰当的时效频率进行时效处理,自动快速和科学的检测振动时效消除应力工艺效果。
VSR-T6Y全自动振动时效消除应力机详细功能介绍
1、 使用简单,操作仅需4个按键,容易短时间内掌握操作要领。
2、 高清晰度液晶屏幕显示,随时掌握时效中应力变化的动态曲线。
3、 使用功能包括:全自动、半自动、手动一体式操作程序,功能齐全。
4、 自动扫频,自动确认时效处理效果合适与否,并给出修订方案。
5、 如设备工作时出现异常形态,设备可自动判断,并给出正确的使用方式。
6、 采用成熟的脉宽调频技术,具有极强的抗干扰能力。
7、 时效处理中自动选择时效处理点,液晶屏幕显示曲线数据的变化,实时监测。
8、 时效处理结果曲线部分合并显示,方便观察各种数据。
9、 故障分析功能如:电流过载、电压过载、转速频率信号故障、线路连接等问题,液晶屏幕会给出清晰问题解决方案,方便使用。
10. 高速热敏打印机,可打印曲线数据,方便存档。
VSR-T6Y振动时效消除应力 激振器功率及处理范围参数选择
简介:激振器是工件共振的共振源,激振器的好坏关系到整套设备的使用寿命,我公司的激振器均采用稀土永磁高速直流激振器,这种激振器具有良好的启动性和调速性,控制电路稳定具有较大的转矩,通过PWM脉宽调制技术在0-8000r/min的转速范围内,可轻松将转速精度控制在±1rpm的范围,激振器使用高强度合金材料制造,重量轻,便于搬运操作,激振器的轴承使用了防止跑外圈结构,经久耐用,且安全性更高。激振器内连接导线采用特殊结构,能够在高频率共振工作状态下长期使用。
特性:稀土永磁激振器,原装偏心箱,稳速精度±0.5--±1r/min,5-50KN可选,发热量小、持久耐用,使用寿命长等优点。
振动时效消除应力激振器技术参数
转数范围:1000 R/Min-8000 R/Min;
激振力调整范围:0-15KN;
电机额定功率:1200W;
适宜处理工件重量:≤10吨
稳速精度:±1R/Min;
加速度量程:0~199.9(m/s2);
电机额定电流:12A;
电机额定电压:100V;
供电电源电压:交流220V±10%,50HZ±4%;
绝缘等级:E级;
工作条件:环境温度:-10℃—+40℃;相对湿度:不大于80%(25℃);
VSR-T6Y振动时效消除应力机配件
序号 名称 数量
1 JG-T6Y控制器 1台
2 JG-T6Y 激振器 1台
3 JG-T6Y 传感器 1只
4 橡胶垫 4个
5 卡具 2只
6 其他附件 1套
VSR-T6Y振动时效消除应力机 配套清单明细
序号 产品名称 单位 数量 备注
1 振动消除应力设备主机 台 1
2 激振器 台 1
3 传感器 只 1
4 橡皮垫 只 4
5 弹簧钢卡具 只 2
6 测速装置 套 2
7 激振器档位调节工具 个 2
8 屏蔽线 根 1
9 电源线 根 1
10 热敏打印纸 卷 2
11 培训资料 套 1
12 保险管 只 6
13 碳刷 付 1

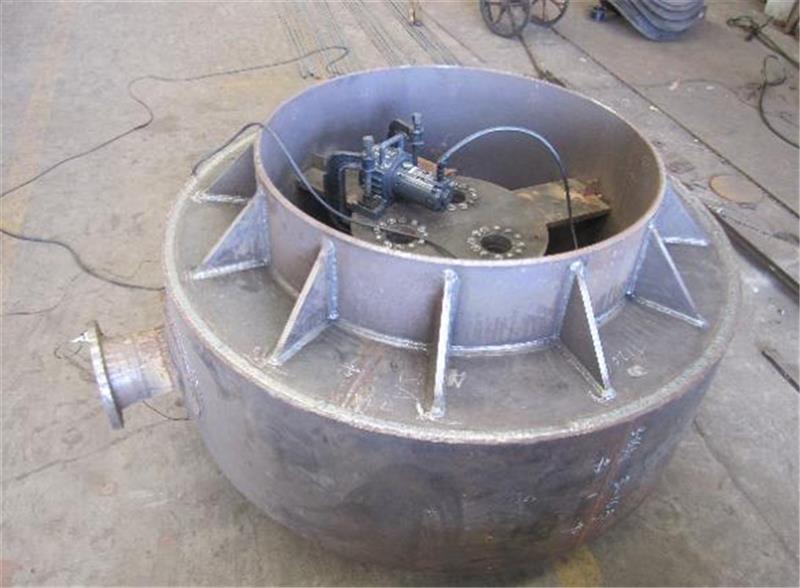

长沙振动时效装置
振动时效消除应力系统配置
C型卡具 我们采用45号弹簧钢铸造而成,增加其内在韧性、刚度,提高使用寿命。开口尺寸200mm。
激振器 电机采用技术,是国内采用内缸套外铝合金复合机壳技术,电机具有功率大、重量轻、散热快、功耗小,可靠性高、防振等特点的永磁无槽直流电机。
偏心箱采用铝合金外壳,高碳钢偏心块精密组合而成;整机重量轻,人性化易安装;高碳钢偏心耐磨损、力量大、寿命长;偏心无极可调,调节范围宽,激振力可满足于从几公斤到三百吨构件的时效处理,真正做到一机多能,从而降低客户的投资成本;
采用电磁计数器,计数精确到0.1%,电磁计数器安全耐用,相对于光耦计数可以有效的防止电机在时效处理过程中产生抖动而影响计数不准确及电流过高烧坏计数器等。
激振器内置四个轴承,两个大轴承选用德国FAG原装进口的高速防振轴承,两个小轴承选用日本NSK原装进口的调心滚子轴承,承载能力大,刚性好,有效的保证电机的工作时间长,延长使用寿命;
热敏绘图仪 该仪器采用目前国际上先进的热敏打印机机芯,外型美观,操作简单,自动记录振动时效消除应力处理参数,并在同一坐标系内打印出处理前、后应力参数图形,应力参数对比直观,图形精确可靠,便于存档,是目前市场同类产品无法比拟的绘图打印纪录设备。
移动操作台 使用移动操作台可以快速的将设备安装到工厂任何地方进行时效,大大节约了设备来回搬运时间,同时大大提高工作效率。
橡胶垫 用于支撑工件,减少能量消耗,保障振动效果。选用顺丁橡胶作为基本材质,经硫化处理将具有塑性的半成品制成高弹性,适用于振动时效消除应力设备的终产品。顺丁橡胶具有耐寒性、耐磨性和韧性强、弹性好,动负荷下发热少,耐老化性等特点。
拾振器 设备采用国家实验室级振动加速度传感器,优质屏蔽线,灵敏度高,抗干扰性强。

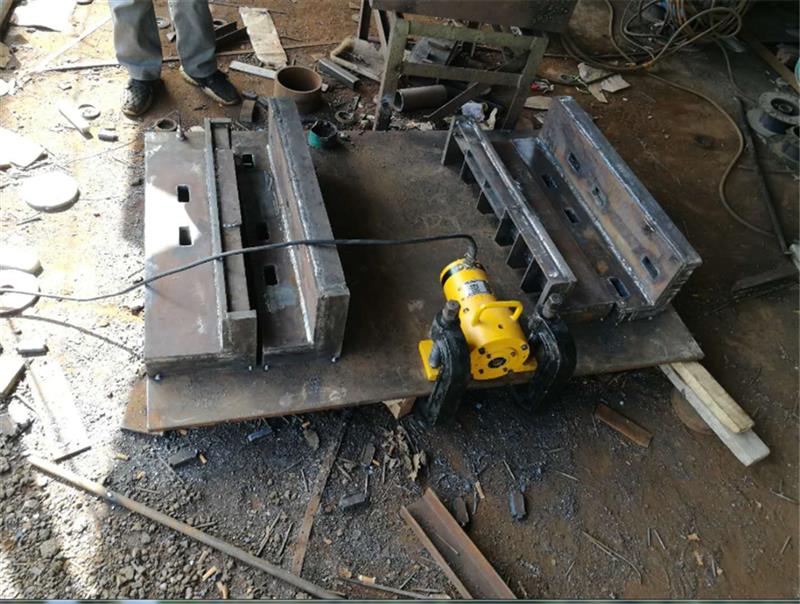

长沙振动时效装置
近年来我公司整合振动时效消除应力不同设备优点,运用计算机技术,将频谱分析时效与传统的亚共振时效,该设备具备融合在一体,克服了两种振动时效消除应力软件兼容问题,充分利用WindowsXP操作系统,创造了频谱谐波时效、经典振动时效消除应力、传统振动时效消除应力于一身的全功能神力VSR-100振动时效消除应力装置,时效功能实现模块化,根据不同工件选用不同时效模式。实现了振动时效消除应力领域革命性的变化,使振动时效消除应力优势超过传统热时效成为现实,把振动时效消除应力技术做到了。
功能特点;
(1)频谱谐波时效
l 主机采用高强度机箱,确保主机及技术资料安全;
l 先进的频谱谐波分析技术,辅以动应力动态跟踪技术,通过计算机高速优化计算,自动给出时效处理方案;
l 从几十种谐波频率信号中自动优化出10个优频率,按照低频、高振幅加权优化排序出前5个频率进行自动时效,后5种谐波频率备用,条件特殊的工件可选10个频率全部时效;
l 振动频率在6000rpm以下,噪音低;
l 多振型、多维振动消除应力,效果优于热时效;
l 支持WindowsXP操作系统,海量存储工艺文件,USB数据输出,可以在其他PC机上编辑、打印时效文件;
l 大屏幕真彩液晶显示,时效参数图形化处理,人机对话直观,操作简单;
l 任意调整已处理工件工艺参数,动态演示已存曲线处理过程;
l 内存设备操作手册,方便操作人员调阅;
l 智能化监控时效加速度、电流等参数,误操作情况下,停机自动(保护)提示,输出屏幕给出事故原因,给出处理办法。
(2)经典振动时效消除应力功能
采用高清晰、高亮度、真彩大屏幕液晶显示终端,工艺参数、特性曲线动态跟踪显示,可同时观察曲线的变化情况;
l 全程参数跟踪 监控
在时效处理过程中,可对时效处理曲线变化实时监测,可以方便快捷的随时掌控时效处理的全过程。
l 全自动时效
在构件共振区域内,对系统参数范围内的振峰按工艺要求进行自动分析优化处理,对采集的信号自动进行分析处理,自动制定振动时效消除应力工艺方案,无需人工输入参数及无需调整时效系统分配位置,可“一键”完成对工件时效处理。
l 时效参数精度在线调整
在时效处理过程中,通过液晶显示屏可以实时观测出振动频率随时间的变化曲线,可以根据曲线及电流等参数的变化,对共振频率及时效时间进行在线精度调整,使工件处于的时效状态,能更好的消除或均化工件内部的残余应力,做到人机结合。
l 多峰预置振动时效消除应力
对系统扫频范围内的谐振峰按工艺要求,升序、降序和任意排序预置,分别对各谐振峰进行时效处理,可设定扫频范围,对各谐振峰可任意设定和预置时间,并可根据工艺要求进
