热时效
热时效是将构件由室温缓慢.均匀加热至550℃左右，保温4—8小时，再严格控制降温速度至150℃以下出炉。
热时效工艺要求是严格的，如要求炉内温度差不大于±25℃，升温速度不大于50℃/小时，降温速度不大于20℃/小时。炉内温度不许超过570℃，保温时间也不易过长，如果温度高于570℃，保温时间过长会引起石墨化使构件强度降低。如果升温速度过快，构件在升温中薄壁处升温速度比厚壁处快的多，构件各部分的温差急剧增会造成附加温度应力。如果附加应力与构件本身的残余应力叠加超过强度极限，就会造成构件开裂。热时效降温不当，会使时效效果大为降低，甚至产生与原残余应力相同的温度应力（二次应力），并残留在构件中，从而破坏了已取得的热时效效果。
降温速度对消除残余应力的影响
降低温度速度 ℃/小时 残余应力消除的百分数（%）
130 6—27
50 40—50
30 60—85
注：炉内温度差不大于25℃
热时效存在的问题： 建窑占地面积大，费用高（每立方米1—1.2万元）。 热时效能耗高，生产成本高。 热时效炉内温度不均匀，升降温速度无法严格控制。
热时效工件在炉内不同位置消除应力的测试结果
序号 工件在炉内的位置 残余应力的大小（kgf /mm²） 残余应力消除的百分比（%）
时效前 时效后
σ 1 σ 2 σ 1 σ 2 σ 1 σ 2 平 均
1 炉后端 10.4 7.9 6.6 6.2 36.7 21.4 29.1
2 炉中部 10.4 7.9 5.1 1.6 51.2 79.6 65.4
3 炉门处 10.4 7.9 9.1 8.1 12.6 -2.4 5.1
可见：同一炉内，热时效消除应力不均匀。
4)热时效劳动强度大，污染严重，目前大部已被振动时效代替。

残余应力对金属构件的影响
残余应力的存在对金属工件的强度疲劳寿命结构变形等方面的影响都是很大的，因此在结构设计中必须予以考虑。
§2.31残余应力对疲劳寿命的影响
人们很早就已经知道：当受到交变应力的构件存在压缩残余应力时，该构件的疲劳强度会有所提高，而存在拉伸残余应力时，从而有效地提高疲劳强度。但是很多情况下，构件表面存在着拉伸残余应力，从而有效地提高疲劳强度。但是很多情况下，构件表面存在着拉伸残余应力，人们首先考虑的是如何来改变这种应力分布以提高疲劳寿命，这就是调整残余应力问题，这与考虑残余应力对变形的影响是不相同的，后者考虑的是如何降低或消除残余应力以保证变形的稳定性。
实际上，残余应力对疲劳的影响因条件和环境的不同而改变。他与残余应力分布规律和量值、材料的弹性性能、外来作用的状态等因素有关。当我们研究残余应力对疲劳的影响是既要考虑宏观残余应力的影响，也要考虑微观残余应力的影响。
可以认为，宏观残余应力在初期暂时与作用的交变应力叠加，改变盈利水平，较大的影响着疲劳寿命。而由微观组织不均匀性所造成的残余应力在应力交变过程中，会使微观区域内的塑性变形积累，使该部分产生应力集中，并使组织内发生裂纹。这些影响比起对静强度的影响来说，在实用上将更为重要。

近十多年来，国内外使用振动处理方法消除金属构件内的残余应力，以代替热时效。这种新技术在国外被称做“Vibratory Stress Relief Method”（简称VSR）。由于这种方法可以降低或均化构件内的残余应力，因此可以提高构件的使用强度，可以减少变形。

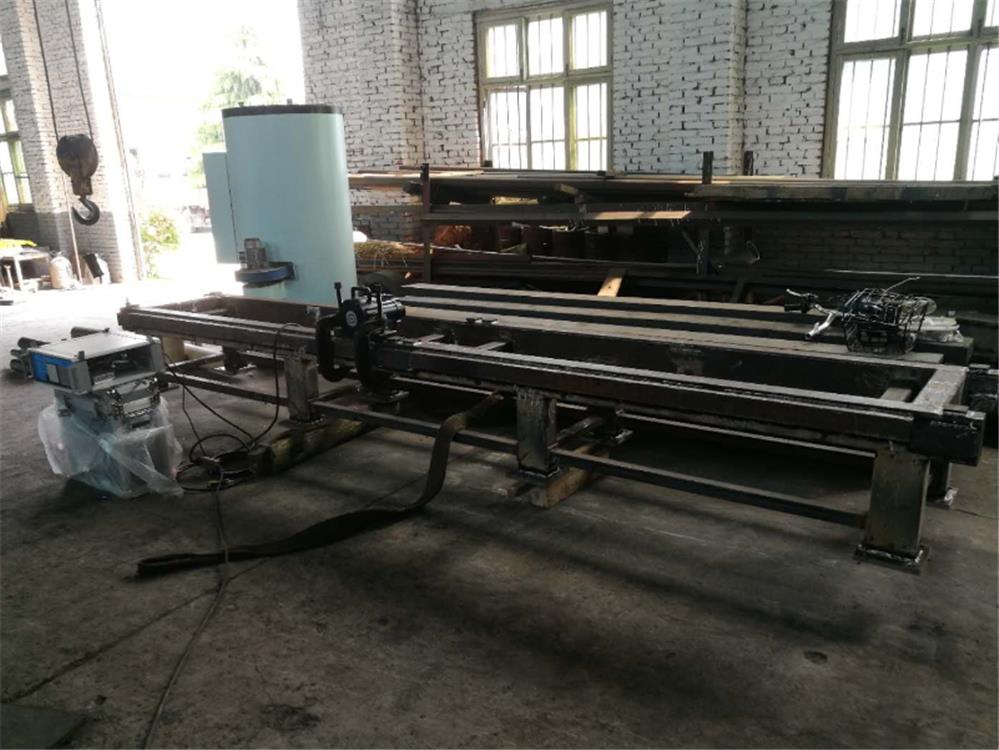

图1.1振动处理构件设备布置图
稳定精度，可以防止或减少由于热时效和焊接产生的微观裂纹的发生。特别是在节省能源、缩短周期上具有明显的效果，因此被许多国家大量使用。我们在该项技术的机理和应用研究上，近些年来都取得了较大的进展。
§1—1 振动时效的特点及其发展概况
一、振动时效工艺的简单程序
振动处理技术又称做振动消除应力，在我国又称做振动时效。它是将一个具有偏心重块的电机系统（称做激振器）安放在构件上，并将构件用橡皮垫等弹性物体支承，如图2.1所示。通过控制器起动电机并调节其转速，使构件处于共振状态。约经20~30分钟的振动处理即可达到调整残余应力的目的。
可见，用振动时效技术是十分简单和可行的。
二、振动时效工艺特点
振动时效之所以能够部分地取代热时效，是由于该项技术具有一些明显的特点。
1．机械性能显著提高
经过振动处理的构件其残余应力可以被消除30%~80%左右，高拉应力区消除的比低应力区大。因此可以提高使用强度和疲劳寿命，降低应力腐蚀。
可以防止或减少由于热处理、焊接等工艺过程造成的微观裂纹的发生。
可以提高构件抗变形的能力，稳定构件的精度，提高机械质量。
2．适用性强
由于设备简单易于搬动，因此可以在任何场地上进行现场处理。它不受构件大小和材料的限制，从几十公斤到几百吨的构件都可使用振动时效技术。特别是对一些大型构件无法使用热时效处理时，振动时效就具有更加突出的优越性。
3．节省时间、能源和费用
振动时效只需30分钟即可进行下道工序。而热时效至少需一至二天以上，且需大量的煤油、电等能源。因此，相对于热时效来说，振动时效可节省能源90%以上，可节省费用90%以上，特别是可以节省建造大型焖火窑的巨大投资。

概括起来讲振动时效的工艺过程分四步进行：

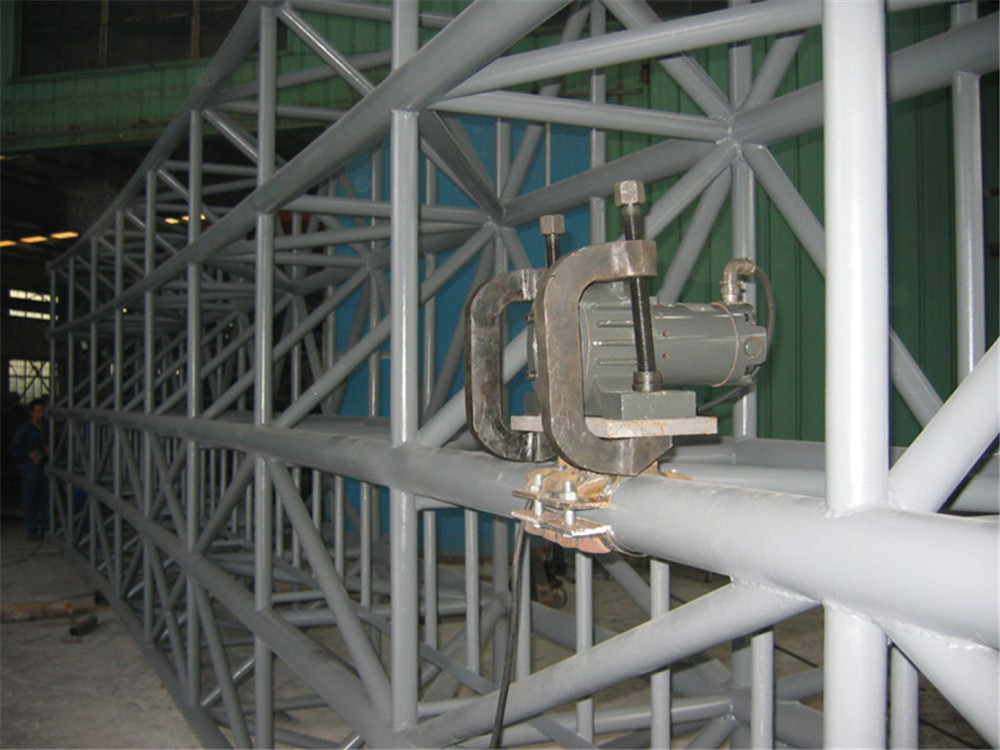

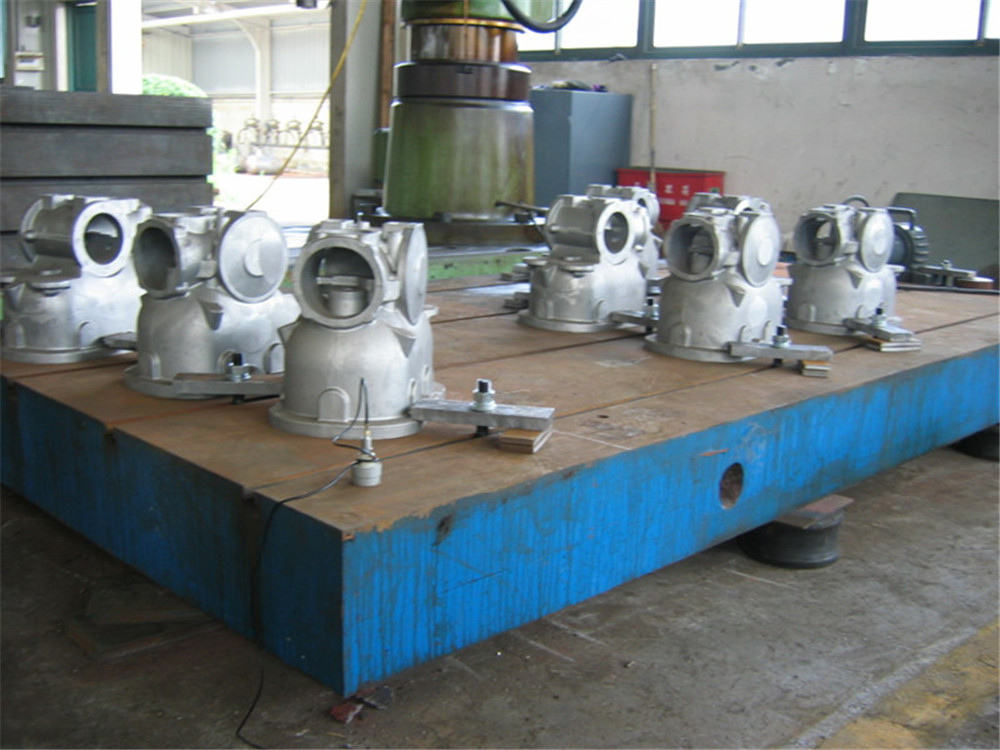

步：首先用弹性橡胶垫将要时效处理的工件在其节线附近支撑起来，并将激振器用弓形卡具卡紧在工件振动时的波峰处，将测试工件振动情况的传感器用磁坐吸紧在工件上，并用电缆线将激振器、传感器和控制器连接起来，这一步又称为准备过程。
第二步：振动时效设备以扫描的方式自动检测出被时效处理工件的固有共振频率和应该给工件振动能量的大小，这一步又称为振前扫描。
第三步：振动时效设备以第二步测得参数为依据自动确定出对工件进行振动处理的振动频率，并对工件进行振动时效处理，在处理过程中随时检测振动参数和工件残余应力的变化，而残余应力不再消除时即适时停止处理过程，这一步又称为振动处理过程。
第四步：振动处理完毕后，振动时效设备自动对被时效处理工件的参数进行再一次检测，以便依据JB/T5926-91或JB/T10375-2002标准，对振动时效进行判定。这一步又称为时效效果检测过程或振后扫描。
振动时效工艺实际上是指对工件的几个振动时效参数的确定，振动时效的几个主要参数是：振动频率、振动时间、动应力、工件的振型（用来确定工件的支撑位置，激振器和传感器的装夹位置），下面将对这几个参数进行较为详细的说明。
一、 振动频率的确定
在共振状态下，可用小的振动能量，使工件产生的振幅，得到的动应力和动能量，从而使工件中的残余应力消除的更，工件获得的尺寸稳定性效果更好。
振动时效中的共振状态，是在外部激振器激振力的持续作用下，零件处于“受迫振动”时的一个特殊状态。它的条件是激振频率接近工件的固有频率，这时振动特性中的振幅—频率曲线出现一个峰值，振幅的陡然增大对振动时效产生附加动应力有利。
工件在振动时效时是一个振动体，它与其支撑用的弹性橡胶垫和激振器组成为一个振动系统，当该系统进行自由振动时，根据振动学原理，它的共振频率仅与系统本身的质量、刚度和阻尼有关。这个频率是由系统固有性质所决定的，称为固有频率。
