振动消除应力厂家 时效设备厂家

作者:admin    发布时间:2020-04-28 11:06     浏览次数 :


振动时效的原理
国内外大量的应用实例证明,振动时效对消除和均化残余应力,稳定工件的尺寸精度具有良好的作用。同时对振动时效的机理也做了大量的研究和探讨。
从宏观角度分析,振动时效使零件产生塑性变形,降低和均化残余应力并提高材料的抗变形能力,无意识导致零件尺寸精度稳定的基本原因。从分析残余应力松弛和零件变形中可知,残余应力的存在及其不稳定性造成了应力松弛和再分布,使零件发生塑性变形。故通常采用热时效方法以消除和降低残余应力,特别是危险的峰值应力。振动时效同样可以降低残余应力。零件在振动处理后残余应力通常可降低30~55﹪,同时也使峰值应力降低,使应力分布均匀化。
除残余应力值外,决定零件尺寸稳定性的另一种重要因素是松弛刚性,或零件的抗变形能力。
有时虽然零件具有较大的残余应力,但因其抗变形能力强,而不致造成大的变形。在这一方面,振动时效同样表现出明显的作用。由振动时效的加载实验结果可知,振动时效件的抗变形能力不仅高于未经时效的零件,也高于经热时效处理的零件。通过振动而使材料得到强化,使零件的尺寸精度达到稳定。
从微观方面分析,振动时效可视为一种以循环载荷的形式施加于零件上的一种附加动应力。众所周知,工程上采用的材料都不是理想的弹性体,其内部存在着不同类型的微观缺陷。铸铁中更是存在着大量形状各异的切割金属基体得石墨。故而无论是钢、铸铁或其他金属,其中的微观缺陷附近都存在着不同程度的应力集中。当受到振动时,施加于零件上的交变应力与零件中的残余应力叠加。当应力叠加的结果达到一定的数值时,在应力集中严重的部位就会超过材料的屈服极限而发生塑性变形。这种塑性变形降低了该处残余应力峰值,并强化了金属机体。而后,振动又在一些应力集中较严重的部位上产生同样作用,直至振动附加应力与残余应力叠加的代数和不能引起任何部位的塑性性别为止,此时,振动便不再产生消除和均化残余应力及强化金属作用。上述解释已由大量的试验加以证明。
此外,我更主张从错位、晶格滑移等金属学理论上去解释振动时效机理。其主要观点是振动时效处理过程实际上是通过在工件的共振状态下,给工件的每一部位(从微观角度说是工件里的每一个微观晶格)施加一定的动能量,如果施加的这个能量值与微观组织本身原有的能量值(残余应力本身是一种势能)之和,足以克服微观组织周围的井势(也可以说是对恢复平衡的束缚力),则微观区域必然会产生塑性变形,使产生残余应力的歪曲晶格得以慢慢地回复平衡状态,使应力集中处地位错得以滑移并重新钉扎,达到消除和均化残余应力的目的。对于残余应力集中的地方,残余应力值较大,其微观组织本身所具有的回复平衡状态的势能值也较大,所以,此处的残余应力在震动处理过程中消除的就越多。只有从这一观点上才能解释通许多用种观点所解释不通的一些现象,比如:在振动处理过程中我们只需施加一个方向的主动应力,就能消除包括垂直主动应力方向上的所有残余应力等
广州振动消除应力厂家
时效方法简介
构件在冷热加工过程中,必然产生残余应力,因此消除残余应力的时效工序就十分必要了,凡是能降低残余应力,使工件尺寸精度稳定的方法都叫“时效”。主要方法有热时效、自然时效、振动时效、静态过载时效、热冲击时效等。后两种方法应用少不再讲述。
§3.1自然时效
自然时效是较古老的时效方法。它是把构件露天放置于室外,经过几个月至几年的风吹.日晒.雨淋和季节温度的变化,给构件多次造成反复的温度应力。在温度应力形成的过载下促使残余应力发生松弛而使尺寸精度获得稳定。
自然时效降低的残余应力不大,但对工件尺寸稳定性很好,原因是工件经过长时间的放置石墨及其它线缺陷附近产生应力集中,发生了塑性变松弛了应力,同时也强化了这部分基体,于是该处的松弛刚度也提高了,增加了这部分材质的抗变形能力,自然时效降低了少量残余应力,却提高了构件的松弛刚度,对构件的尺寸稳定性较好,方法简单易行,但生产周期长.占用场地大,不易管理,不能及时发现构件内的缺陷,已逐渐被淘汰。
广州振动消除应力厂家
概括起来讲振动时效的工艺过程分四步进行:

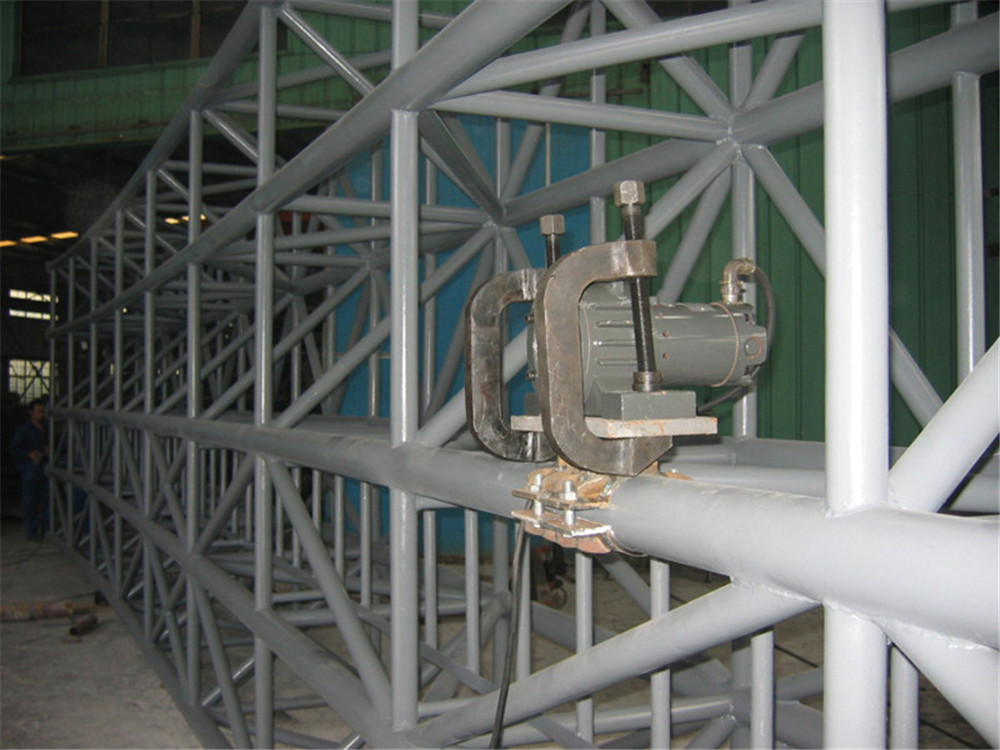

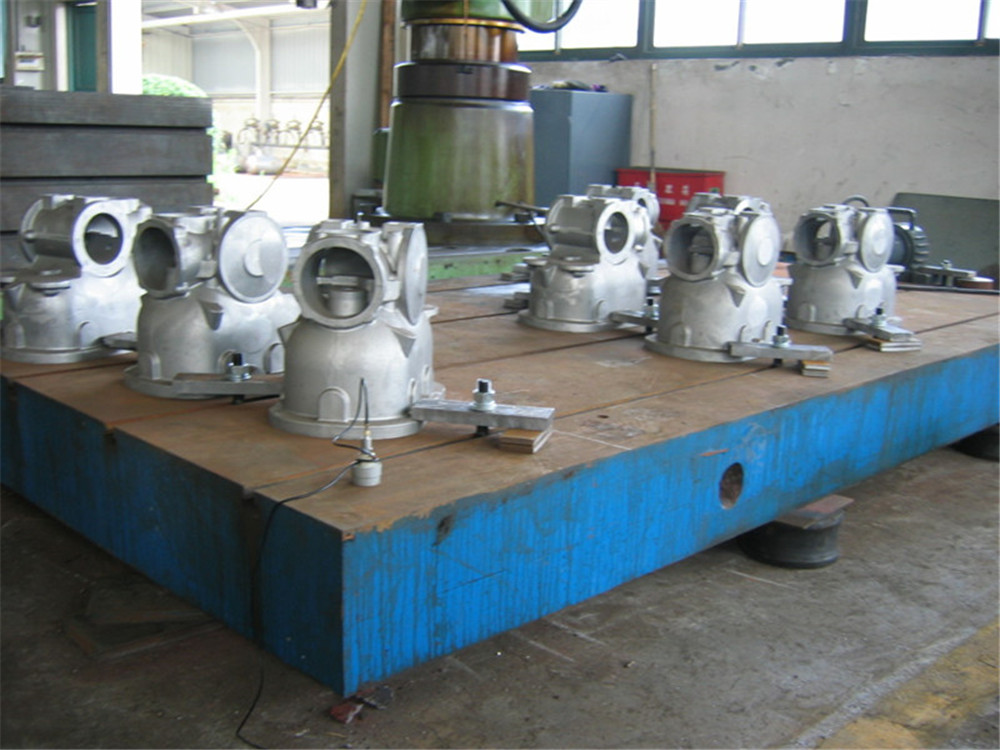

步:首先用弹性橡胶垫将要时效处理的工件在其节线附近支撑起来,并将激振器用弓形卡具卡紧在工件振动时的波峰处,将测试工件振动情况的传感器用磁坐吸紧在工件上,并用电缆线将激振器、传感器和控制器连接起来,这一步又称为准备过程。
第二步:振动时效设备以扫描的方式自动检测出被时效处理工件的固有共振频率和应该给工件振动能量的大小,这一步又称为振前扫描。
第三步:振动时效设备以第二步测得参数为依据自动确定出对工件进行振动处理的振动频率,并对工件进行振动时效处理,在处理过程中随时检测振动参数和工件残余应力的变化,而残余应力不再消除时即适时停止处理过程,这一步又称为振动处理过程。
第四步:振动处理完毕后,振动时效设备自动对被时效处理工件的参数进行再一次检测,以便依据JB/T5926-91或JB/T10375-2002标准,对振动时效进行判定。这一步又称为时效效果检测过程或振后扫描。
振动时效工艺实际上是指对工件的几个振动时效参数的确定,振动时效的几个主要参数是:振动频率、振动时间、动应力、工件的振型(用来确定工件的支撑位置,激振器和传感器的装夹位置),下面将对这几个参数进行较为详细的说明。
一、 振动频率的确定
在共振状态下,可用小的振动能量,使工件产生的振幅,得到的动应力和动能量,从而使工件中的残余应力消除的更,工件获得的尺寸稳定性效果更好。
振动时效中的共振状态,是在外部激振器激振力的持续作用下,零件处于“受迫振动”时的一个特殊状态。它的条件是激振频率接近工件的固有频率,这时振动特性中的振幅—频率曲线出现一个峰值,振幅的陡然增大对振动时效产生附加动应力有利。
工件在振动时效时是一个振动体,它与其支撑用的弹性橡胶垫和激振器组成为一个振动系统,当该系统进行自由振动时,根据振动学原理,它的共振频率仅与系统本身的质量、刚度和阻尼有关。这个频率是由系统固有性质所决定的,称为固有频率。
广州振动消除应力厂家
残余应力
§2.1残余应力分类
在各种金属构件加工制造过程中,构件内部不可避免地会产生残余应力。生产过程中应力产生主要工艺分为:铸造残余应力、焊接残余应力、压力加工残余应力、切削加工残余应力、热处理残余应力、镀层残余应力、表面硬化处理残余应力、校直残余应力等。
§2.2残余应力的产生
各种机械加工一如铸造、切削、焊接、热处理、装配等都会使工件内部出现不同程度的残余应力。从残余应力产生的原因来讲,可分成如下几类:
1. 由于机械加工产生不均匀的塑性变形引起的残余应力。
2. 由于温度不均匀造成的局部热塑性变形或相变作用引起的不均匀塑性变形而产生的残余应力。
3. 由于装配公差产生的残余应力。
此外还有化学变化等多种原因都可产生残余应力。
由于产生残余应力的原因不同,因此构建内残余应力的分布和良知也不相同。某点的终残余应力的量值,是由各种原因产生的残余应力的综合值。
现将产生残余应力的几种主要原因的力学模型分述如下。
一、 机械加工引起的残余应力
这是金属构件在加工中易产生的残余应力。当施加外力时,物体的一部分出现塑性变形,卸载后,塑性变形部分限制了与其相邻部分变形的恢复,因而出现了残余应力。
这种由局部塑性变形引起的残余应力,在很多加工工艺中均会出现,如锻压、切削、冷拨、冷弯等等。这种残余应力往往是很大的。
二、 温度不均匀引起的残余应力
大多数金属都不是纯弹性或纯塑性材料,在冷却过程中往往会发生塑性至弹性的转变。以铸铁件和碳钢焊接件为例;无论是铸造和焊接均需要将构件加热到800℃以上。加工后放在自然温度环境中,构件都要经过这个塑性—弹性转变温度区间700---400℃,由于构件冷却是从外到内的,就会产生外部成弹性温度区间,而构件内部还处在塑性温度区间,通俗的讲就是构件外部已经固化,而内部因为继续冷却而收缩,构件外部不让其收缩产生残余应力。
